LX-G50 便携式组件EL检测仪

便携式组件EL检测仪



产品简介:



LX-G50 便携式组件EL检测仪是莱科斯一款专注于检测光伏电站及移动式组件标准检测设备,在白天夜晚均可准确检测出光伏太阳能板内部质量问题,包括:断栅、隐裂、破片、碎片、虚焊、烧结网纹、黑芯、黑边、混档、低效率片、边缘过刻、PID、衰减、热斑衰减等参数,携带方便,操作简单。



检测对象:



单组件检测 支架上组件测试 室内组件测试
室外组件测试 灯光下组件测试 白天组件测试
晶硅组件测试 薄膜组件测试 CIGS组件测试



弱电流测试:



高电流测试 6~10A   高电流隐裂缺陷测试
低电流测试 0.1~5A  弱电流衰减测试(可进行0.1A检测成像)



产品特点



1、最优配置,更高性价比
LX-G50 便携式组件EL检测仪采用多种进口与国产元器件,搭配最优性价比配置部件,整机半进口配置,具备更高性价比与使用体验。

2、产品原装
莱科斯所有产品部件均为莱科斯原厂研发生产,提供一整套售后技术服务,非多方采购拼装产品,品质售后更有保障。

3、Lailx⑧代全时自动对焦
EL光学模块配备lailx专利级⑧代全时对焦系统,不同于视频对焦与红外灯点对焦的局部清晰,lailx⑧可在任何光线与角度下自动进行全画面的平面对焦,斜面与暗光环境均可实现全自动对焦检测,全画面清晰度与成像解析率更为卓越,达到即移即拍的免对焦能力。

4、WIFI无线操控
LX-G50 便携式组件EL检测仪配备2.4G WIFI检测模组,可通过无线wifi app进行检测操作,操作快速便捷。

5、高性能便携式移动电源
LX-G50 便携式组件EL检测仪配备lailx独家研发1.5kg轻量级移动电源,自主研发多项专利级EL电源负载技术,可稳定安全的供应光伏上电,可视化的电量显示,检测更放心,携带更轻便。

6、便捷与专业两个最顶尖的EL分析检测软件
LX-G50 软件系统 提供了WIFI无线APP操控软件与PC扫码操控软件两个检测方式,方便客户不同需求进行选择操作,app软件远程操作便于户外工作者的便携与安全,PC软件可进行条码录入与截图分类保存管理为报告类检测需求用户所必备EL专业检测软件。

7、便携轻便

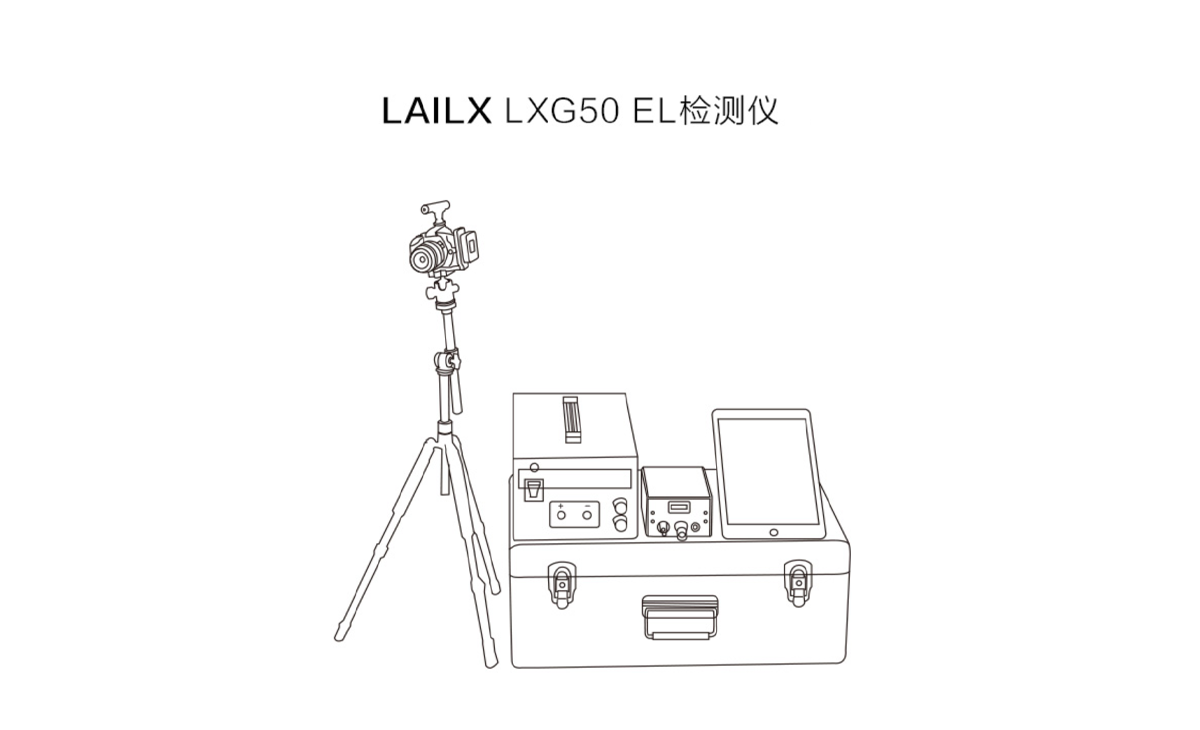

LX-G50 便携式组件EL检测仪整套设备低至9kg,且航空携带不受管制,检测运输简单轻便。

性能优势:



1、可同步检测0`800W组件EL,成像模块更高清

2、可高精度切换高低电流测试,隐裂/衰减一键切换测试

3、现场无需供电环境,锂电系统直接输入

4、白天也可以EL检测,模块系统更轻便

5、条码对应数据,统计对应报表,EL软件更专业



参数配置:



光学检测模块

◎ 分辨率        4000 X 6000

◎ 芯片             23.6 x 15.6mm   进口工业CMOS(SONY)

◎ 对焦方式     lailx⑧ 全时平面自动对焦(0秒)达到免对焦能力

◎ 数据存储     内存卡/平板/电脑

◎ 检测速度     0.1~60S(自定义)

◎ 曝光时间     1/250~60s(自定义)

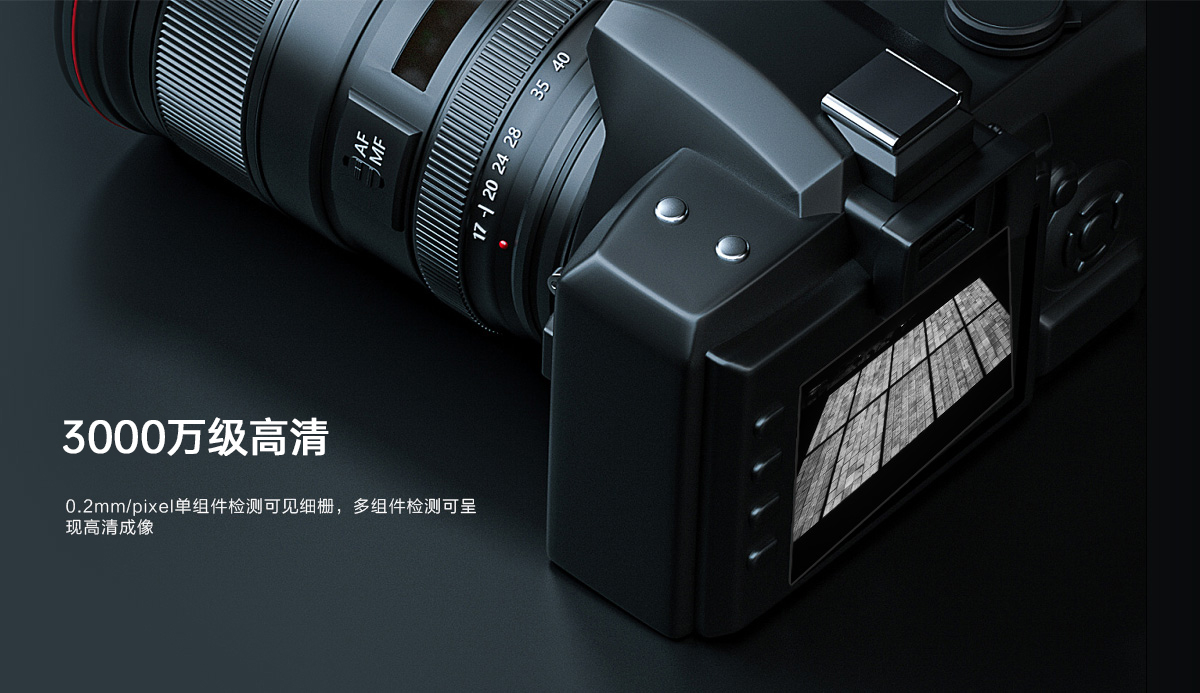

◎ 检测精度     >0.2mm/pixel

◎ 光学精度     可在0.1A电流下进行EL检测

◎ 红外镜头     可实现0.7mm以上精度要求测试

◎ 无线模块      2.4G wifi 模块

◎ 显示屏          103.68万像素液晶屏(旋转屏)

◎ 同步检测      可一次性同步高清检测1~2块电池组件,2~6块的失配检测

◎ 检测方式       移动端:平板 / 手机 (wifi无线操作)

                        电脑端:连线扫码检测(条码录入及统计修正)

                        相机端:手持式检测



探测器 全画幅 工业级 CMOS芯片  恒流电流  0~10A可调,精度±1%
数据像素  2600万像素  恒流电压  0~70V可调,精度±1%
有效分辨率  6000*4000  锂电容量  10AH
镜头规格  17mm / 95°视角  功率  700W
检测周期  3~10秒  稳流模块  恒流控制电量高低不影响电流电压稳定
控制方式  WIFI无线操作/图传/下载  电源控制  20米无线遥控
对焦方式  全自动对焦(专利级lailx⑧)  续航蓄电  可测试300~500块组件
测试支架  5米  高低电流测试  可切换高低电流测试,检测不同缺陷类型
测试云台  720°  APP软件系统  操作,图传,下载
检测时间  400辐照度以下  PC软件系统  条码录入,标记,截图,放大,下载,去噪,统计
有效对焦距离  <5米  IV智能模块  光伏板功率分析,电流电压分析,IV曲线分析
测试平台  ipad  摇臂模块  分布式平铺电站专用检测模块
电站检测类型  安装前组件,安装后组件  可识别缺陷  隐裂,破片,碎片,断栅,虚焊,污染,低效率片



莱科斯(LAILX)致力于光伏检测设备的研发与生产,现有设备包括 EL检测系列,便携式EL检测仪,组串式EL检测仪,无人机EL测试仪,IV功率测试系列,便携式IV测试仪,电能质量分析仪,等相关光伏电站检测设备与光伏产线实验室检测设备
