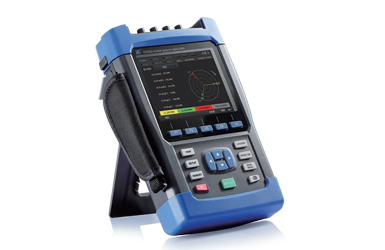

电能质量分析仪LX6500,它可记录分析现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等所有电能质量参数,同时具备电 能瞬态监测、录波分析、能效损耗评估、逆变器测量等高级测量功能。测量结果提供免费的上位机分析软件进行二次分析,为电网电能质量治理提供准确的数据依据。



核心技术指标

闪变精度:±5%

电压精度:1%

频率:50Hz/60Hz

测量周期:10/12周期

频率宽度:42.5-69Hz

电压不平衡度:±0.2%

电流不平衡度:±0.5%

最高采样频率:200kHz

电流精度:1%+CT精度

功率因素精度:0.5%+CT精度

电压测试范围:0-1000V,瞬间6000V

数据存储:8G

工作时间:≥5h

IP等级:IP53

支持手动/自动录波

录波时间:10s-10min

录波周期:10/12周期

最小记录时间间隔:0.2s

USB传输速度:≥17M/S

谐波测量:50次/50Hz-2500Hz

录波采样点:128/256/512点/周期

安全等级:600 V CATIV/1000 V CAT III

中英文界面设置

支持多互感器品牌

逆变器测量:单相/三相

能量损耗分析:货币统计

免费专业上位机分析软件

瞬态监测:捕获最短50us波形

符合IEC61000-4-7谐波测量标准

符合IEEE1459、DIN 40110算法

符合IEC61000-4-15闪变测量标准

间谐波测量:50次/25Hz-2475Hz

高次谐波:35次/2100Hz-8900Hz


电能产品选型表



产品型号

E6500

E6100

E6000

PQ3000











测量

录波分析

事件记录

谐波分析

瞬态监测

--

--

--

能效损耗

--

--

--

逆变器测量

--

--

--

项目

闪变 / 波动

功率 / 电能

电压 / 电流

不平衡

频率



其他

上位机分析

即时打印

--

--

--

功能

远程控制

--

--

--

组网管理

--

--

--

通道

电压 / 电流

4/4

4/4

4/4

16/16



测量量程

电压

1-1000V,瞬时 6000V

1-1000V,瞬时 6000V

1-1000V,瞬时 6000V

1-1000V,瞬时 6000V

电流

直流、交流

交流

交流

交流

频率

频率 / 周期

50Hz、60Hz/10、12 周期

50Hz/10 周期

50Hz/10 周期

50Hz/10 周期

电池

容量 / 续航

5000mAh/ ≥ 5h

4500mAh/ ≥ 4h

4500mAh/ ≥ 4h

90Wh/2h

存储

类型 / 容量

TF( 内置 )/8G

SD(外置)/8G

TF( 内置 )/8G

固态硬盘 /32G

接口

数量 / 类型

1 个 USB

1 个 USB、1 个以太网、1 个串口

1 个 USB

2 个 USB

屏幕

尺寸 / 分辨率

5.6 英寸 /640*480

8 英寸 /800*600

5.6 英寸 /640*480

9 英寸 /800*480

机械

尺寸 / 重量

263x168x65mm/ 约 2kg

338x222x73mm/ 约 2.5kg

263x168x65mm/ 约 2kg

448x197x230mm/ 约 6kg





高级测量功能

录波分析

支持 1-10min 录波功能,支持自定义采样点记录原始波形,PC 专业上位机分析软件二次分析波形,更有效分析电网故障原因。



参数统计

全面对电能质量参数进行记录和数据分析。最小记录间隔为 0.2s, 记录的数据可供上位机软件二次分析,并可以生成自定义或国标报表。



瞬态监测

200kHz 高速定频采样,可捕获最短 50us 波形瞬间脉冲,捕获 快速变化的波形数据,同时支持瞬态事件无损录波功能。



逆变器测量

可对单相 / 三相逆变器进行电参数分析,分析及记录逆变器的直流 输入、交流输出及转换效率等参数。



能效损耗评估

支持功率分解,详细统计各类型参数引起的损耗功率,支持污染评估,同时通过货币的形式直观展示能量损耗导致的经济损失。



示波器

显示 4 通道电压电流波形,支持横向及纵向缩放,直观显示波形畸变情况,了解高次谐波对信号的影响。



特色功能

 多区域标准

50Hz/60Hz 电网工频系统测量,中英语言设置,自定义多国家 相序颜色标准和计算方法,满足不同用户需求。



高精度、宽频带、宽量程

测量精度符合 IEC 61000-4-30 A 级标准,IEC61000-4-7 谐波测 量、IEC61000-4-15 闪变测量,最大可测 6000V 瞬间电压,高次谐波 最大频率可以达到 9kHz



设置向导

指导用户设置参数,满足测量基本设置,解决新用户不清楚如何 设置参数的困惑,可视化引导,简单便捷。



兼容性设计

支持行业多种品牌的电流互感器。



接线验证

独创接线验证功能,指导用户正确接线,防止接线错误导致无效记录,接线错误有效提示。





IP53 级别结构

具备 1.5m 防摔保护能力,防护等级高达 IP53。





数据分析软件 PQViewer

电能质量数据分析软件(PQViewer)是与电能质量分析仪配套的数据分析软件。PQViewer 能读取分析仪采集并记录的电能质量数据文件,提供 数据分析功能、数据统计功能,并能导出测量数据、导出符合国际标准的报表,有助于快速准确的定位电能质量问题。



数据分析功能

  • 统计数据分析,以趋势图方式显示电压、电流、功率、频率以及谐波等数据的统计结果,所有电能数据状态变化一览无遗;
  • 谐波分析,以直方图与趋势图显示谐波数据的统计结果,从谐波的细节数据到宏观的结果都在掌握之中;
  • 事件数据分析(暂态事件与稳态告警事件),报告事件发生的时间、类型及详细数据,可以单通道分析、多通道对比分析事件发生时刻的电能质量状态;
  •  通过简单的操作便可生成符合国标的报表。



数据导出与报表

  •  导出报告内容,可快速输出Excel格式报表、趋势图、谐波频谱柱状图和ITIC曲线,广泛应用于测量数据的二次分析,效率更高;同时提供Word格式报表,表格数据与图片同时查看,内容丰富,节省时间。

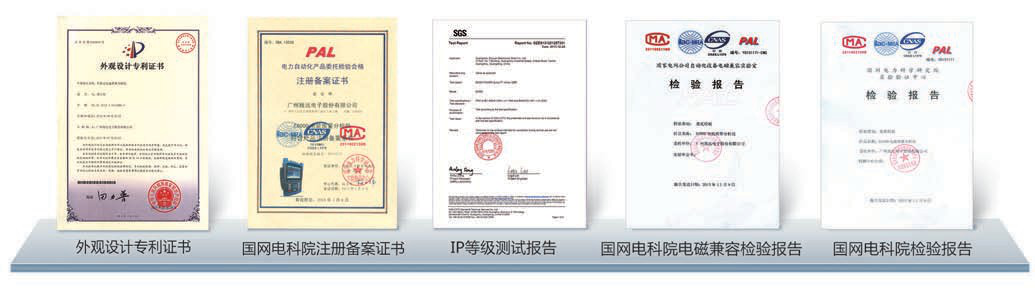

检测报告

电能质量分析仪LX6500通过国家权威机构检验,荣获了多项权威认证证书,其中包括:开普型式试验认证证书、国网电科院注册备案证书,广东电科院检测报告等。产品上市以来得到了国家标准机构和市场的一致认同,有力的推进了我公司的技术发展和市场推广。



配件信息





名称

数量


























标 配







E6500 主机







1台





电源适配器



1套

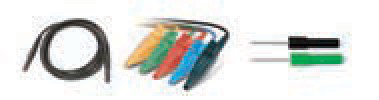

电压测量线、 鳄鱼夹、 电压转接端子



5套





USB 数据线



1根







使用说明书





1本







产品手提包





1个















型号

ZY-CTSS

ZY-CTS200

ZY-CTS500

ZY-CTS3000F

ZY-CTS6000



电 流 互 感 器



选 配





外观











幅值精度 (10~100%fs)

±0.3%rdg

±0.3% rdg

±0.3%rdg

±1%rdg

±1%rdg

额定输入电流(AC)

5A

200A、20A

500A

3000A

6000A、600A、60A

输出电压(AC)

10mV/A

10mv/A、1mv/A

1mV/A

85mV/kA

0.5mV/A、5mV/A、50mV/A



莱科斯(LAILX)致力于光伏检测设备的研发与生产,现有设备包括 EL检测系列,电能质量分析仪LX6500,便携式EL检测仪,组串式EL检测仪,无人机EL测试仪,IV功率测试系列,便携式IV测试仪,电能质量分析仪,等相关光伏电站检测设备与光伏产线实验室检测设备,
