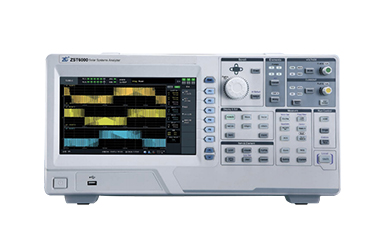

光伏逆变器综合测试仪 LX6000

光伏逆变器综合测试仪

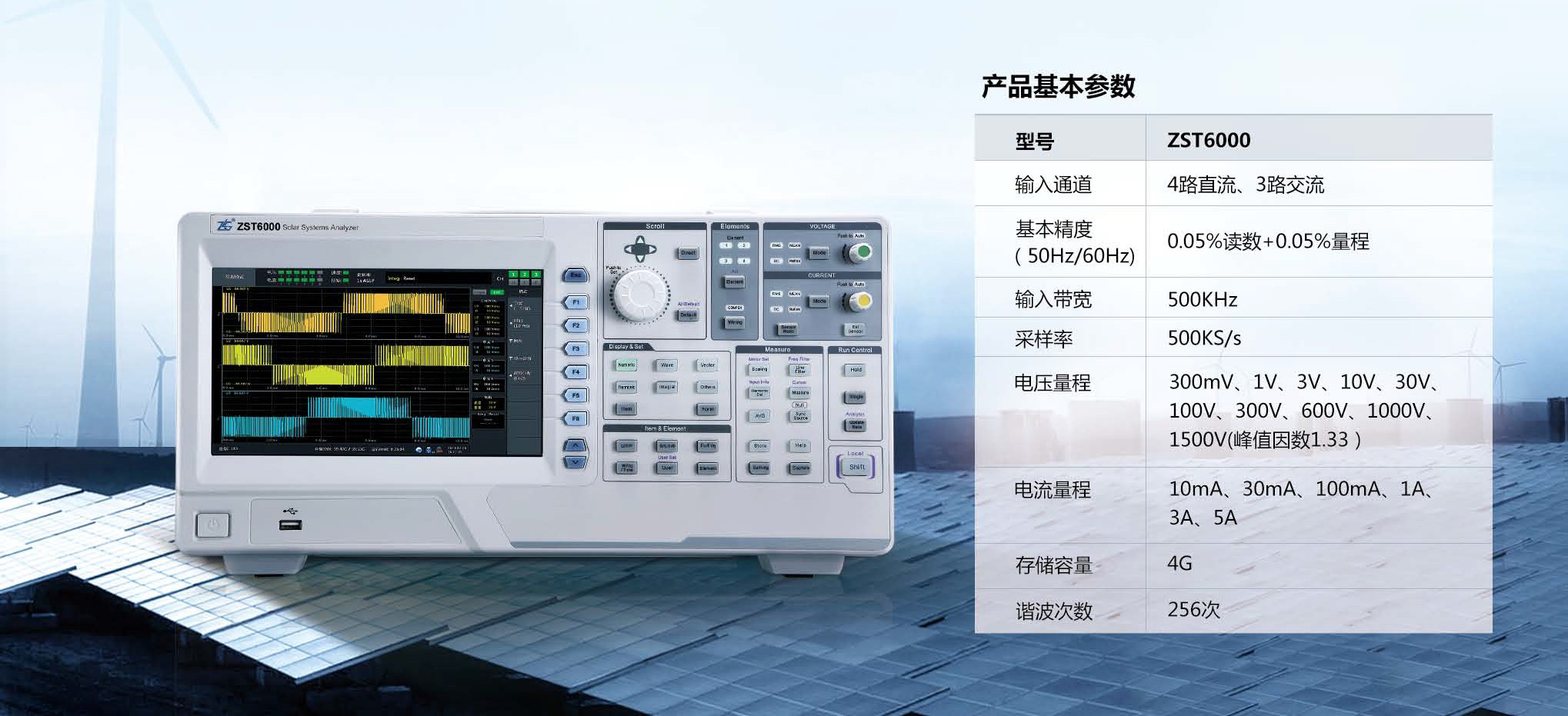

产品介绍

LX6000光伏逆变器综合测试仪符合1500V的新能源直流电压测试标准，同时可测量4路直流、3路交流，体积小、重量轻，自带锂电 池供电3~4小时，完美适应新能源发展的测试需求，是户外光伏验收测试最佳测量仪器。





产品特色

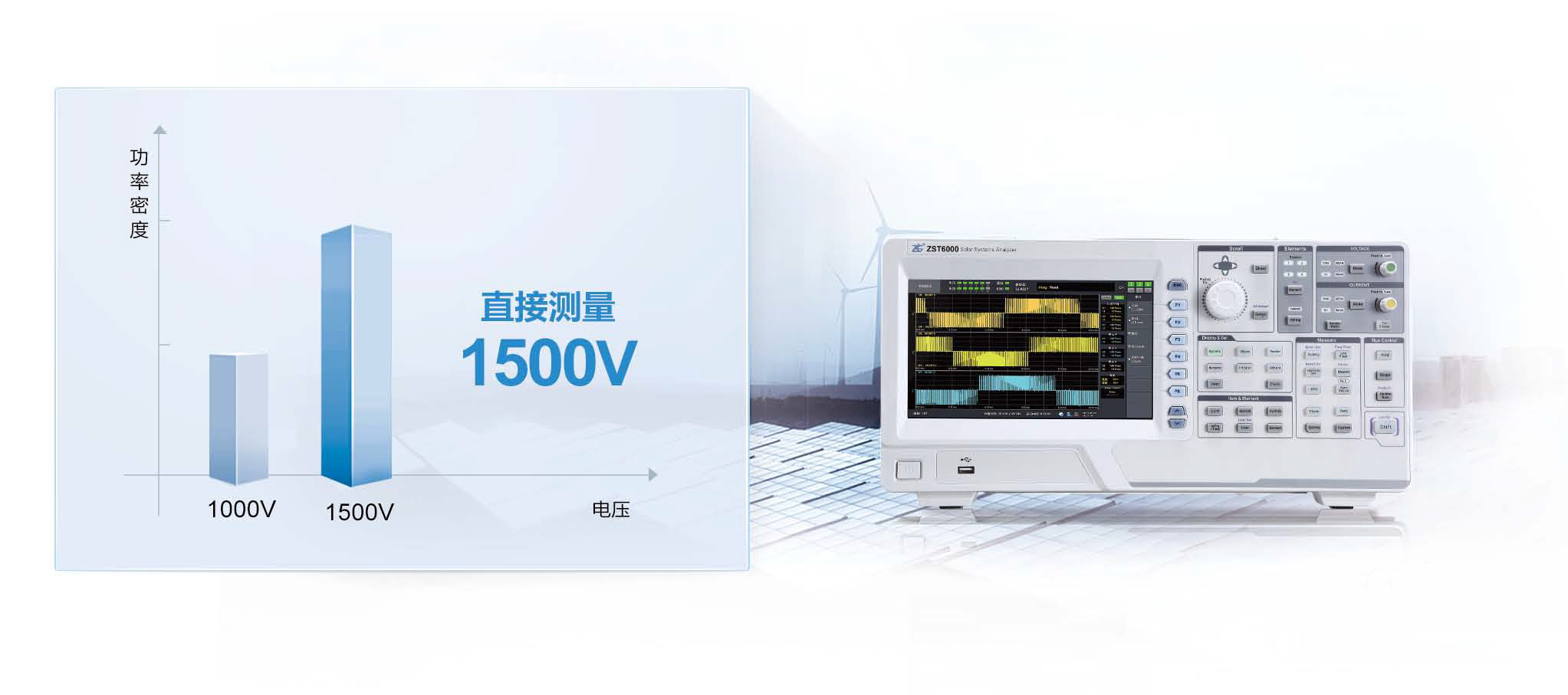

1500V 直接测量

随着光伏行业的不断发展，通过提升输入侧的电压，可以使逆变器的功率密度提高，同等电流的等级下，功率密度可提升将近一倍。更高的输入电压等级，可使系统直流线缆损耗降低，从而提升效率。LX6000光伏逆变器综合测试仪率先支持1500V测量，为光伏逆变器检 测提供强而有力的保障。

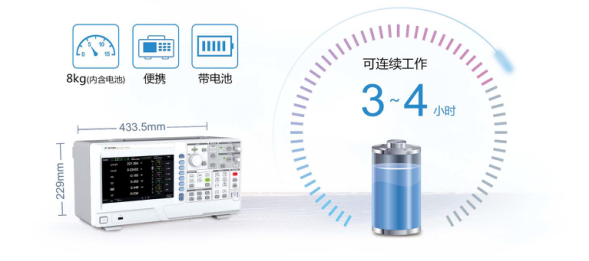

便携与独立供电

许多太阳能光伏发电站与风力发电站都处在偏远的山区或者屋顶，条件恶劣，许多时候连供电都是难题，这就需要光伏逆变器综合测试仪在测试准确的前提下，还需要更便携，LX6000光伏逆变器综合检测仪体积小，带电池，可连续工作3~4个小时，非常适合光伏风电现场 验收环境。

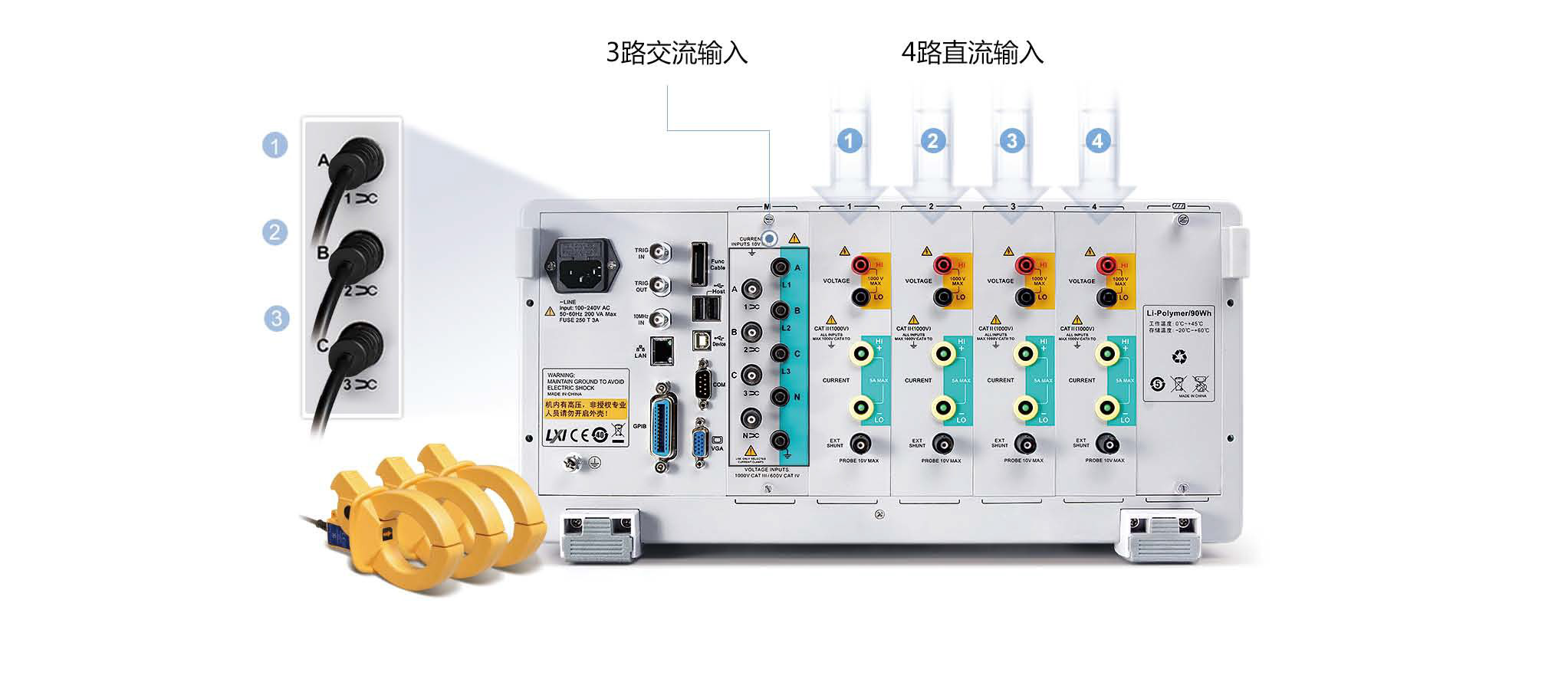

4 直流通道，3 交流通道

ZST6000可提供4路直流输入、3路交流输入，完全符合光伏逆变器多直流母线的发展趋势。





无线测量温度和光照度

LX6000光伏逆变器检测仪可以利用外围测量模块达 到无线测温和无线测光照度的目的。它可以同步采集逆变 器的电参数及无线传感器的数据，使电参数与温度及光照 度一一对应。



4G 数据存储与优秀的数据格式分析

LX6000光伏逆变器检测仪拥有4G固态硬盘可以海量 存储数据，现场测试数据与波形均可存储，PAD与CSV格式 多样支持，存储时间随意控制，让数据存储再也不是难题。





交直流电流传感器（选配）



品牌	外观	型号	电流	精度	带宽	变比	口径
LEM		交直流传感器 IT 1000-S/SP1	直流：1000A 交流：707A rms	精度：0.05% of rdg	DC~500KHz	1:1000	Φ30mm
		交直流传感器 LF 2005-S	直流：2000A 交流：2000A rms	精度：0.3% of rdg	DC~100KHz	1:5000	60.5mm x 20.5mm or  Φ57mm
CA		交直流传感器 PAC22	直流：1400A 交流：990A rms	精度：1.5% of rdg（10mV/A） 精度：2.0% of rdg(1mV/A)	DC~10KHz	10mV/A、1mV/A	Φ42mm
		交流传感器 C117	电流：1000Arms	精度：0.3% of rdg	30Hz~5KHz	1mV/A	Φ52mm
		交流传感器 D36N	电流：3000A rms	精度：0.5% of rdg	30Hz~5KHz	1mA/A	Φ64mm
ZY		交流传感器 CTS6000	电流：6000A rms	精度：1.0% of rdg	10Hz~20KHz	50mV/A、5mV/A、 0.5mV/A	Φ380mm
日置		交直流传感器 CT7742	直流：2000A 交流：2000A rms	精度：2.0% of rdg	DC~5KHz	0.1mV/A	Φ55mm
