光伏电站系统效率PR分析仪

光伏电站系统效率PR分析仪

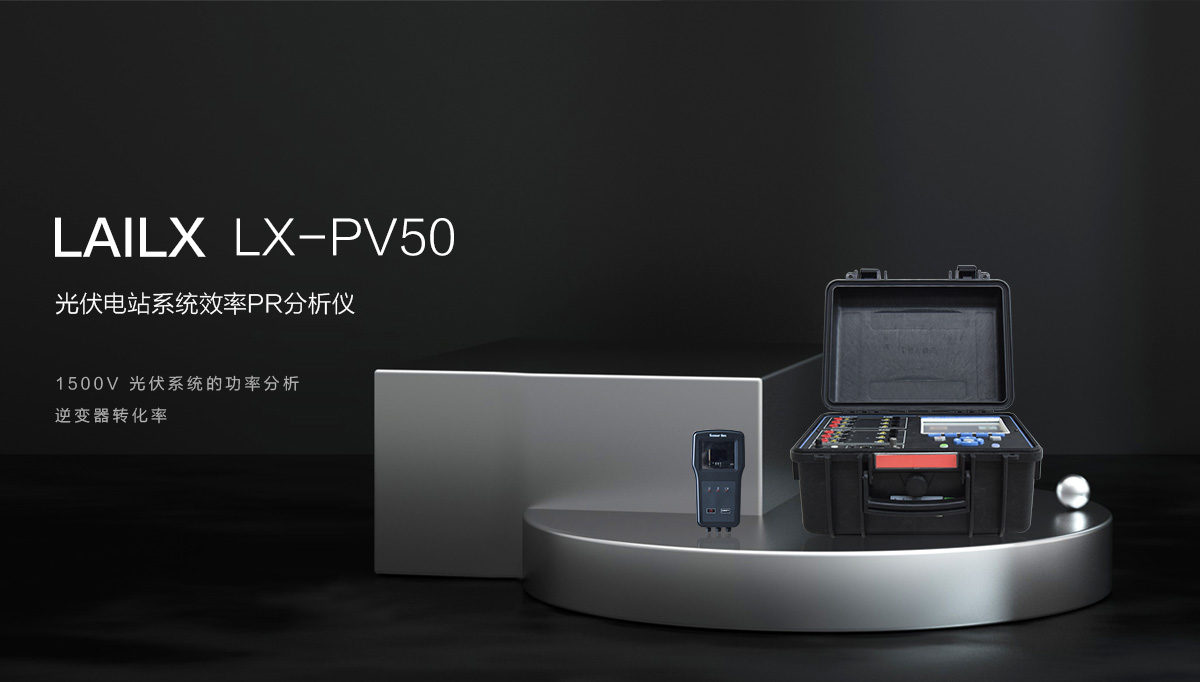

光伏电站系统效率PR分析仪 LX-PV50用于光伏电站的检查、验收和运维，对光伏发电系统的发电情况进行实时监测，能够实时、快速地监测太阳能光伏方阵输出的直流电压、直流电流、直流功率、交流电压、交流电流和交流功率，以及实时检测光伏发电系统的功率、转换效率和功率因数等参数。适用于1500V 光伏系统的功率分析。



主要特点



• 宽电压测试范围，最大直流测试电压1500V；
• 支持网络通信功能，通过TCP组网，实现远程同步测试控制；
• 功率分析功能，检测逆变前的直流电压和直流电流、逆变后的交流电压和交流电流、视在功率、有功功率、转换效率、系统效率等；
• 实时获取环境参数功能，配合设计的辐照度计实时获取太阳辐照度和温度数据；
• 环境参数无线采集功能，辐照度计提供最大100米的无线通信连接功能，环境数据获取更便捷、方便；
• 使用简易、方便，采用触摸屏彩色液晶显示器，可直接触控交互；
• 内部具备高压隔离电源设计，为用户提供可靠的安全保障。
• 可连续测试，并自动存储测试数据结果；
• 内置大容量可更换锂离子电池，为测试提供充足电力；
• 提供用户可选的辐照度计量证书；
• 可测量参数：交流电压、交流电流、直流电压、直流电流、直流功率、交流功率、功率因数、系统效率、交流电压谐波、交流电流谐波、太阳电池温度、环境温度、辐照度。



光伏发电系统功率分析



光伏电站PV系统效率分析仪 LX-PV50可提供光伏发电系统的电压真有效值、电流真有效值、有功功率、视在功率、转换效率和功率因数等参数的自动测试功能，并可根据同步测量的辐照度和温度值自动进行系统效率的计算分析，另外可以根据实际光伏发电系统中的组件参考参数设置参考组件参数。支持TCP 组网功能，可实现远程同步测试。



太阳能光伏发电系统功率分析测试



光伏电站PV系统效率分析仪 LX-PV50对光伏发电系统功率分析测试，分析光伏发电系统的效率，常用的测试接线示意图如下图所示。

单相电网接线（该接线方式只对通道1 开放）如图1 所示。



图1

三相三线制（2 表法）接线（该接线方式只对通道1 和通道2 开放）如图2 所示。

图2

三相四线制（3 表法）接线如图3 所示。

图3

ce直流侧两路输入，交流侧单相输出，接线如图4 所示。

图4

直流侧两路输入，交流侧三相输出（2 表法）接线如图5 所示。







图5

直流侧两路输入，交流侧三相四线制输出（3 表法），接线如图 6 所示。

图6

直流侧三路输入，交流侧单相输出，接线如图7 所示。

图7

直流侧三路输入，交流侧三相输出（2 表法），接线如图 8 所示。

图8

直流侧三路输入，交流侧三相四线制输出（3 表法），接线如图 9 所示。

图9



主机规格及性能特性



LX-PV50 规格
直流电压测试范围及准确度	范围 0V～1500V；准确度±0.5%rdg±0.2V
交流电压测试范围及准确度	相电压范围 0V～600V；准确度±0.5%rdg±0.2V 线电压范围 0V～1000V；准确度±0.5%rdg±0.2V
直流电流测量范围及准确度	范围：0.5A～150A/0.5A～1500A（采用电流钳测量） 150A/1500A 范围准确度：依据使用的电流钳准确度
交流电流测量范围及准确度	范围：0.5A～1500A； 准确度：依据使用的电流钳准确度
辐照度测试范围及准确度 1	±3.0%（在 1000W/m2 测试点，25℃±2℃）
温度测试范围及准确度	范围-20℃～100℃；准确度±1℃
功率因数测量范围及准确度	范围 0.2～1.0；准确度 0.01
频率测量范围及准确度	范围 42.5Hz～69Hz；准确度±0.2%rdg±0.1Hz
体积
宽度×高度×深度	390mm×300mm×200mm
重量
净重	主机：约 5.5kg
注 1：“辐照度测试准确度”会因为大气条件不同以及周围环境的影响而产生改变，±3.0%读 数准确度指标是在满足 AM1.5 光谱分布的 AAA 级太阳模拟器辐照下测得。



莱科斯（LAILX）致力于光伏检测设备的研发与生产，现有设备包括 光伏电站系统效率PR分析仪，便携式EL检测仪，组串式EL检测仪，太阳能便携式EL测试仪，IV功率测试系列，便携式IV测试仪，电能质量分析仪，等相关光伏电站检测设备与光伏产线实验室检测设备。
