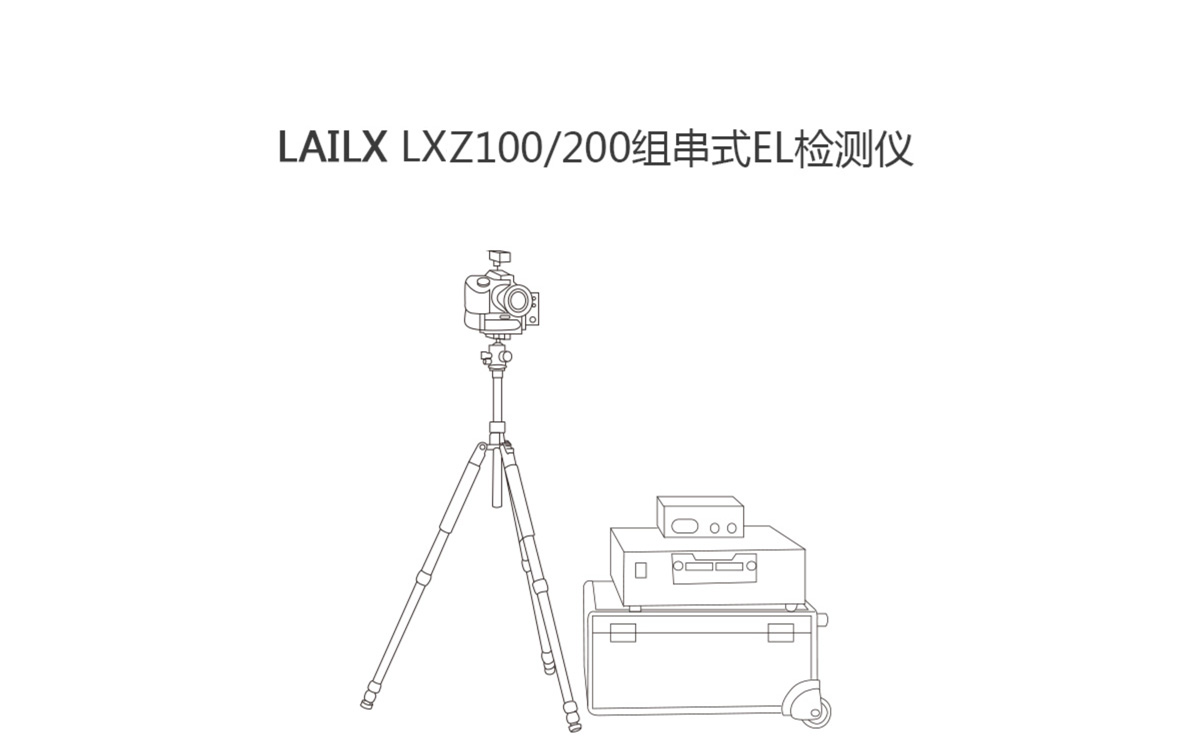

LX-Z200 电站便携式EL测试仪



     产品简介:便携式EL缺陷检测仪是莱科斯一款专注于检测光伏电站及移动式组件检测设备,能够准确检测出光伏太阳能板内部质量问题,包括:断栅、隐裂、破片、碎片、虚焊、烧结网纹、黑芯、黑边、混档、低效率片、边缘过刻、PID、衰减、热斑衰减等参数。
便携式EL缺陷检测仪不仅可以对这些特定的参数进行持续性的测试,同时它还适用于电站建造前后的检测,定期维护及故障诊断,包括检测现场的光伏组件/户外安装后组件/厂家组件的内部质量缺陷等相关参数。



内部缺陷的影响
内部缺陷又称光伏电池组件内部隐裂缺陷,其多样性的缺陷给电池片或电池板带来的影响都是持久的。轻微缺陷短期内不会影响发电效率,直接影响组件使用寿命,加速组件发电效率衰减甚至引发火灾;严重的内部质量缺陷将直接影响组件发电效率转化率以及使用寿命;电池板ABCD等级区分也依EL质量为准。



 LX-Z200四大优势



1、最优化国际领先标准成像
LX-Z200 最快成像速度可至毫秒级,其独家专利性“全时自动对焦”功能,这点保证了测试受角度与光线影响最小。



2、光学优化系统
LX-Z200 屏蔽了灯光,月光,星光以及凌晨傍晚等以及白天阳光辐照度300以下均无影响,除此以外搭配LaiLx军工级防红外暗室(100%红外线屏蔽),即可实现全天24小时无间断测试。



3、更精确的电源模组
LaiLx自主研发多种电源模组,满足轻量级,超长续航,高精度,三方面,可实现多组件同时自供电检测,给不同需求客户多种选择



4、组串式扩容 1.2KW方阵检测,重量低于30KG
LX-Z200扩容1000V/12A大功率组串式方阵电源,可在方阵端及汇流箱处实现一个方阵的组件上电检测,效率更高,速度更快,针对渔光互补/大棚电站/屋顶电站/山地电站,尤为重要,莱科斯提供国产/进口,双电源配置给予选配



产品特点



操作直观  操作过程简单直观
轻便携带  整套重量30KG以内,随机拉杆箱背包,携带方便
速度快  每块组件15秒切换检测周期,电源续航检测200~1100块
可拓展  所有部件性能可拓展,规格可定制,包括搭载无人机检测
高精度  所有部件均采用进口最优质的材料,精度均高于国家标准要求

原装生产 所以设备部件均为莱科斯原装生产,品质售后更有保障,拒绝拼装混档产品



技术规格



300

项目 LX-Z100 LX-Z200
检测对象 安装前组件/安装后支架上组件
光伏板类型  晶硅组件/薄膜组件/双玻组件/ CIGS /HIT /
检测缺陷类型 隐裂、碎片、破片、断栅、烧结、过刻、PID、衰减、热斑衰减、混档、低效率片、短路、失配、等等
可切换高低电流检测不同缺陷,最低可在0.1A电流下检测衰减
可检测电站类型 沙漠,高原,屋顶,丘陵,山坡,厂房,屋顶,雪地,大棚,农光互补,鱼光互补,风光互补,等
设备品级 AAAAA进出口品级 AAAAA进出口品级
设备制造 原装生产(非拼装) 原装生产(非拼装)
组件鉴别等级 A级、B级、C级、D级(及更低等级)
可判断原因 组件物理受力原因/组件自身质量原因(具体造成隐裂原因根据现实情况判断)
检测成像精度  0.5 mm/pixel (组件级);0.1 mm/pixel(电池片级)
 光学滤波  可屏蔽灯光/月光/星光/阴雨天/凌晨傍晚低辐照度太阳光(非红外线照明对测试无任何影响)
 分辨率  4000 x 6000  4000 x 6000

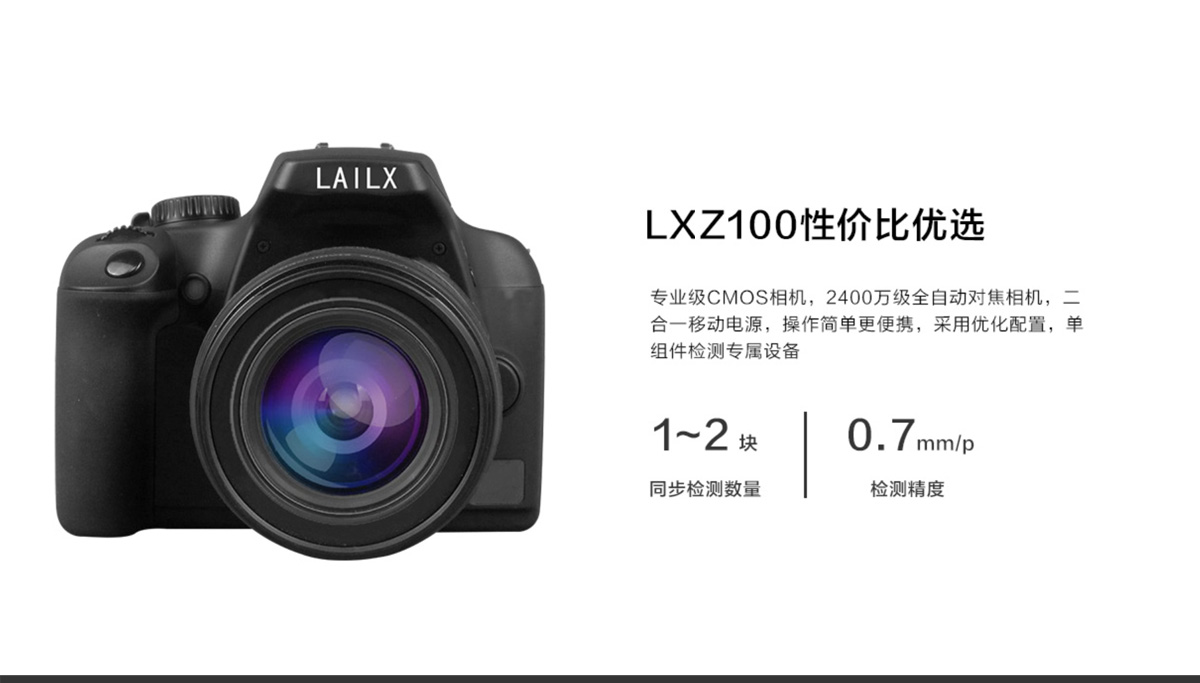

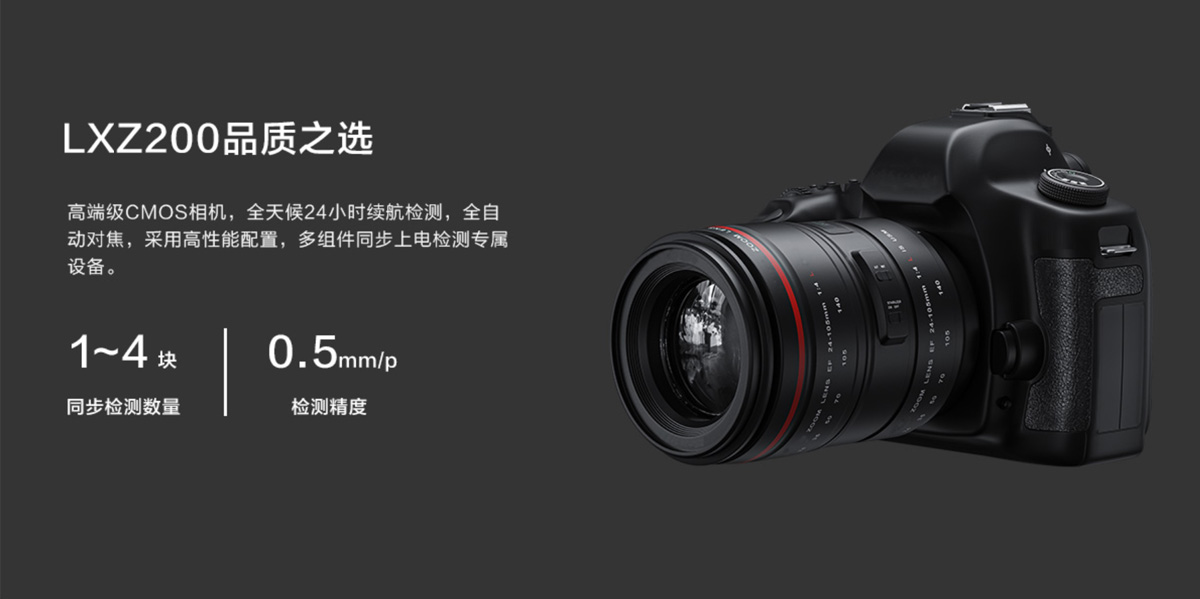

 芯片  CMOS 5代红外芯片,进口镀膜  CMOS 5代红外芯片,进口镀膜
 红外滤波片  美国研究所进口材质,具备更高成像清晰度与光学解析率,成像噪点更轻微
 红外镜头  无畸变广角光学红外镜头,99.9%红外滤波率,99.8%透光折射率,广角视野≥70°
 对焦  平面全自动对焦,实现平面分割58点区域对焦,斜面,暗光弱光均可全自动对焦,速度更快,精度更高,达到免对焦性能(无需红外灯、测距仪及光线视频取景的辅助半自动对焦)
 触屏操作   设备主机自带110万像素可翻转高清触摸屏,可直接手持主机进行触屏操作查看检测结果,且调节相机参数更便捷
 成像时间   单次成像时间可在0.1~30S调节,高清EL成像最短时间1S
 同步检测解析率   可同步高清检测1~4块组件的EL隐裂缺陷,可同步检测1~8块组件的失配衰减测试
 EL光学成像率   99%,最高可在0.5A电流下检测组件的隐裂测试,0.1A电流下检测组件衰减测试
 检测支持架   3M 碳纤材质,1.6kg,负重15kg
 检测云台   720°可拆卸云台,可自由切换组件检测角度
 角度/距离定位  夜视仪红外视频定位,检测过程需关闭装置,可充电电池,续航3小时,待机5天  全景仪,激光定位,定位覆盖范围1~10块组件,可完整覆盖组件四个边框与检测中心,装置开启对检测无影响,集成测距功能,优化定位效果,较常规支架上组件检测定位可提高5~8倍检测效率,续航72小时,待机30天
 软件平台   Ipad Air2  32G  (apple)
 wifi无线传输

  2.4G基础信号;4G加强信号模块

  2.4G基础信号;4G加强信号;5G抗电磁干扰高速信号
 wifi模块性能 2.4G    wifi单通道信号配备专属wifi软件,有效传输距离10米,传输速度5~10s,搭载基础版APP软件,可实现检测拍照,图片传输(软件显示为压缩图),图片下载(至ipad内),即时取景(视频模式),相册查看
 wifi模块2性能4G/5G  4G进口wifi芯片模块,有效传输距离160米,传输速度3~5s,wifi硬件可实现内存卡一键copy功能,插上U盘即刻自动复制保存全部检测图片。搭载专业版APP软件,可双ipad同步wifi连接实现辅助操作,效率更高  4G+5G美国进口wifi芯片模块,有效传输距离220米,传输速度1~3s,具备更高的抗电磁干扰与数据图传能力,wifi硬件可实现内存卡一键copy功能,插上U盘即刻自动复制保存全部检测图片。搭载专业版APP软件,可双ipad同步wifi连接实现辅助操作,效率更高
 APP软件   WIF连接操作;搭载安卓/IOS/Windows 平台;可实现设备红外相机内(曝光时间,ISO感光度,增益,光圈,即时取景)核心检测参数的调节;原图传输显示功能;图片对比显示功能;缺陷类型标记功能;历史数据查询功能;缺陷筛选功能;定时自动检测功能;下载/放大/上传云端 等功能
 EL扫描分析软件   USB连接操作;搭载Windows平台;专业的EL检测分析软件;可实现扫码器的对接与组件条码的自动/手动录入功能(检测图片名称即组件条码);条码查询功能(对应EL图片);相机内所有参数设置功能;水印功能;增益及自动截图功能;缺陷分类保存功能;检测统计功能;报表一键生成功能;日期分类等功能
 上电模块

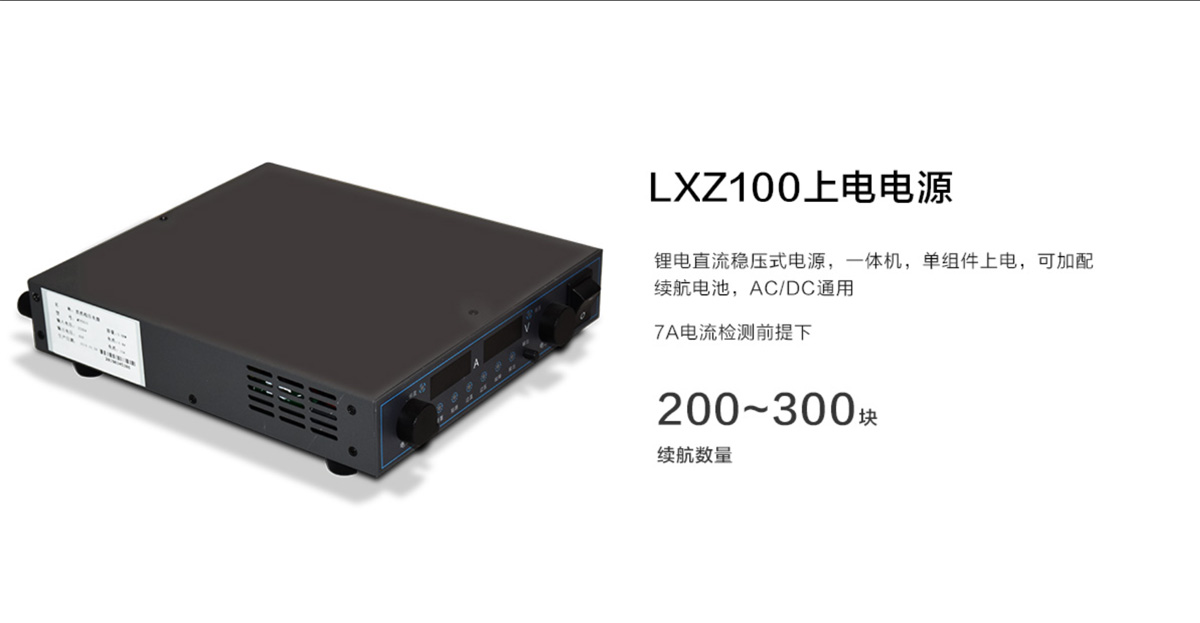

 直流稳压式移动电源:

1)30AH 高性能离锂电池(原装松下进口)

2)电压调节范围: 0~60V 精度±1%

3)电流调节范围: 0~10A  精度±1%

4)负载功率:600W

5)输出模式:AC /DC 一键切换

6)输入模式:AC/DC/续航电池

7)结构:便携式一体机

8)内部蓄能:单次充满电可上电200~220块组件(300W组件实测)

9)声噪:线绕多选电位器精密调整,电源工作无噪声

10)开关:电流电压输出开关/总开关/直流交流切换开关

11)EL定制:开关输出2s缓慢变化(预防击穿组件)

12)保护装置:逆电流防护/短路防护/过载防护/散热保护

13)EL定制 :变频恒温散热/电性能稳定器(防击穿)/逆电流防护/短路防护/过载防护/静电防护/

14)重量10kg,包装防爆安全拉杆箱

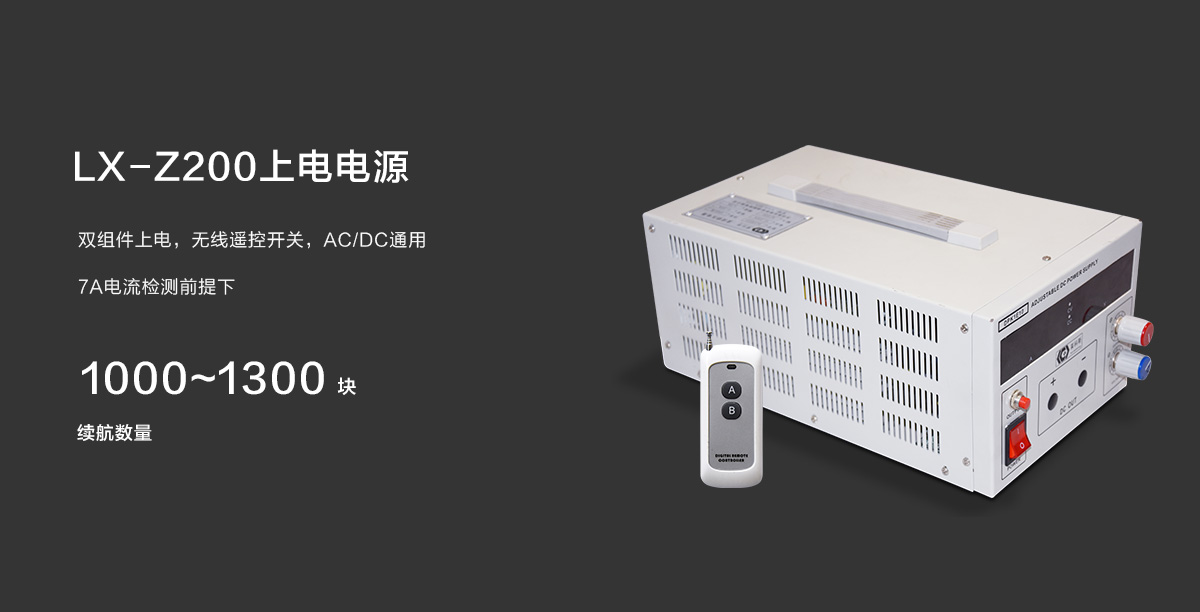

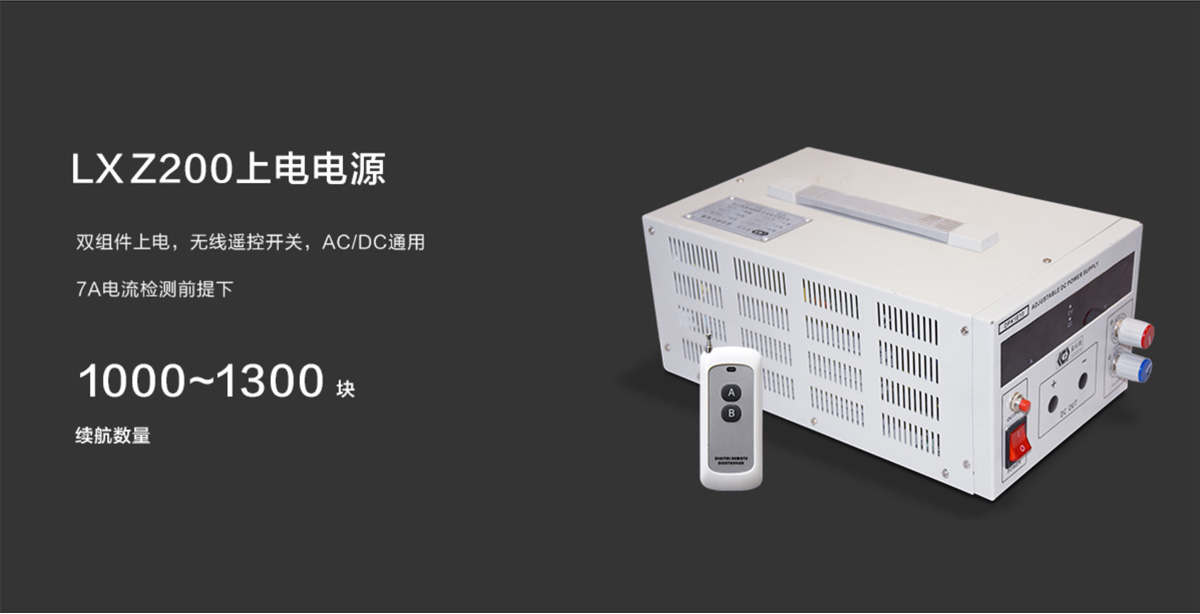

 大功率移动电源:

1)50AH 大功率离锂电池(美国进口)

2)电压调节范围: 0~100V 精度±1%

3)电流调节范围: 0~10A    精度±1%

4)负载功率:1000W

5) 输出模式:AC/DC 双模块切换

6) 输入模式:AC

7) 结构:分体式,无线遥控开关上电

8) 内部蓄能:单次充满电可上电1000~1300块组件(300W组件实测),可实现双组件同步上电检测

9)纹波:500mARMS

负载10-90% 时的稳定度:<0.08%±20mV

在±10% Δ UIN时的稳定度:<0.05%±20mV

0-100% Δ UOUT时的稳定度:<0.2%

10)EL定制生产性能:开关输出2s缓慢变化(预防击穿组件);变频恒温散热/电性能稳定器(防击穿)/逆电流防护/短路防护/过载防护/静电防护/

11)重量16kg,包装防爆安全拉杆箱







 防红外暗室

(日光检测模块)



 选配模块: 可白天太阳光下检测安装前与安装后光伏组件

  防红外等级:100%红外线屏蔽
  抗风等级:5-7级抗风
  暗室定制类型:基本款便携式/碳纤维轻便式/白天支架上组件检测式/渔光互补与山地电站检测式
  适用环境:任何光线下均可适用,可有效屏蔽红外线干扰,进行24th无间断检测
 备品件   详见产品规格书
 设备适用环境

  温度:-20℃ ~ 45℃

  湿度:非雨雪天气

  恒温保护:在超过以上使用范围环境可联系客服做对应保护措施可继续使用

 设备拓展升级   基于Z系列便携式设备,您可选择针对相机、电源、平板、做更多的品质升级或定制服务



*莱科斯所有设备均提供国家标准一年质保,与终身软件免费升级服务,同时提供质保延长计划





详细参数说明/配置表/功能介绍、请联系客服电话咨询!
