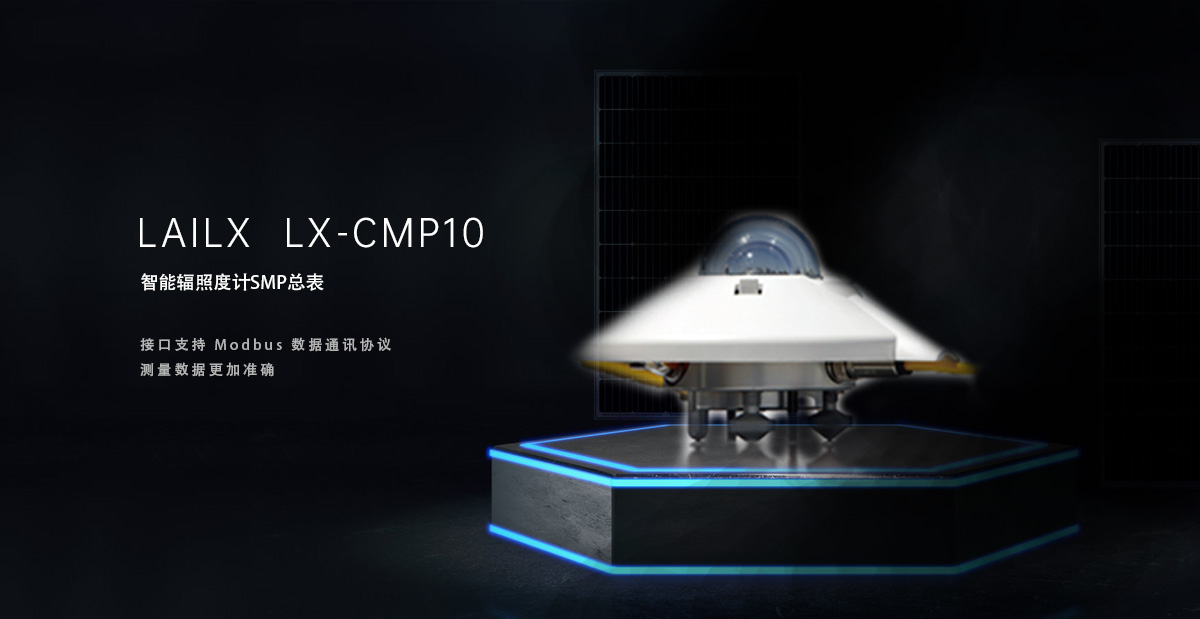

智能辐照度计SMP总表LX-CMP10

智能辐照度计SMP总表LX-CMP10







产品概述



智能辐照度计SMP 系列智能型短波辐射表是荷兰Kipp&Zonen公司新推出的一种用于测量短波辐射的系列产品,配备有智能型接口,能够提供标准输出,能耗极低,方便易用。 SMP 系列短波辐射表基于Kipp&Zonen 经典的CMP  系列短波辐射表改进而来,青出于蓝而胜于蓝,性能优异、工艺精良。相较于以往的CMP 系列短波辐射表,智能辐照度计SMP 系列增加了智能型数字信号处理接口,能够提供标准化的工业模拟输出信号(485 信号)。输出范围可由程序设定,使得安装和重复校准变得简单易用。可以使用专业模块直接转换为USB 接入,让数据采集和供电一步到位。通过设置软件可以方便的获得仪器型号、序列号、仪器设置、标定历史记录、状态信息等。



产品特点



1、配有Modbus 协议的双线RS-485 接口,接口支持 Modbus 数据通讯协议,可以直接接入基于RTU、PLC 和SCADA 的系统以及工业网络和控制器之中

2、每种辐射表分根据模拟输出类型分为:-V,0-1V 电压输出;-A,4-20mA 电流输出

3、标准化的模拟输出范围,确定的量程,无需输入灵敏度,可方便的现场更换,可以很容易地接入当前绝大多数的数据采集器

4、内置温度探头,数字多项式函数,可对热电堆探测器做温度灵敏性

5、校正智能接口使得输出标准化,降低了响应时间

6、所有的输出接口都具有短路和供电反接保护

7、功能均使用内部干燥剂可以十年无需更换

8、智能辐照度计SMP 系列产品的能耗极低,由此导致的内部升温不会对热电堆探测器的性能造成影响。传感器内置水平泡和调平脚垫,使得仪器的安装十分简便。即插即用的太阳防辐射罩能够降低太阳光对仪器本身的加热,使测量数据更加准确



主要性能参数



规格类型

CMP6

CMP10

CMP22



性能指标

ISO 9060;2018分类

B级标准

A级标准

A级标准

光谱范围(50%点)

285~2800nm

285~2800nm

200~3600nm

灵敏度

5~20µV/W/m²

7~14µV/W/m²

7~14µV/W/m²

响应时间

<12s

<5s

<5s

零点偏移



热辐射

<8W/m²

<7W/m²

<3W/m²

温度变化

<2W/m²

<2W/m²

<1W/m²

方向误差

<20W/m²

<10W/m²

<5W/m²

灵敏度的温度依存性

<2%

<1%

<0.5%

工作温度范围

—40℃~+80℃

—40℃~+80℃

—40℃~+80℃

最大太阳辐照度

2000W/m²

4000W/m²

4000W/m²

视角

180°

180°

180°

系统尺寸(AC)

 站点数量(基于IEC 61724-1;2021要求)

<40

2

≥40~<100

3

≥100~<300

4

≥300~<500

5

≥500~<700

6

≥700

                           7 (每增加200MW多增加1个站点)



莱科斯(LAILX)致力于光伏检测设备的研发与生产,现有设备包括 EL检测系列,便携式EL检测仪,组串式EL检测仪,无人机EL测试仪,IV功率测试系列,便携式IV测试仪,电能质量分析仪,等相关光伏电站检测设备与光伏产线实验室检测设备,
