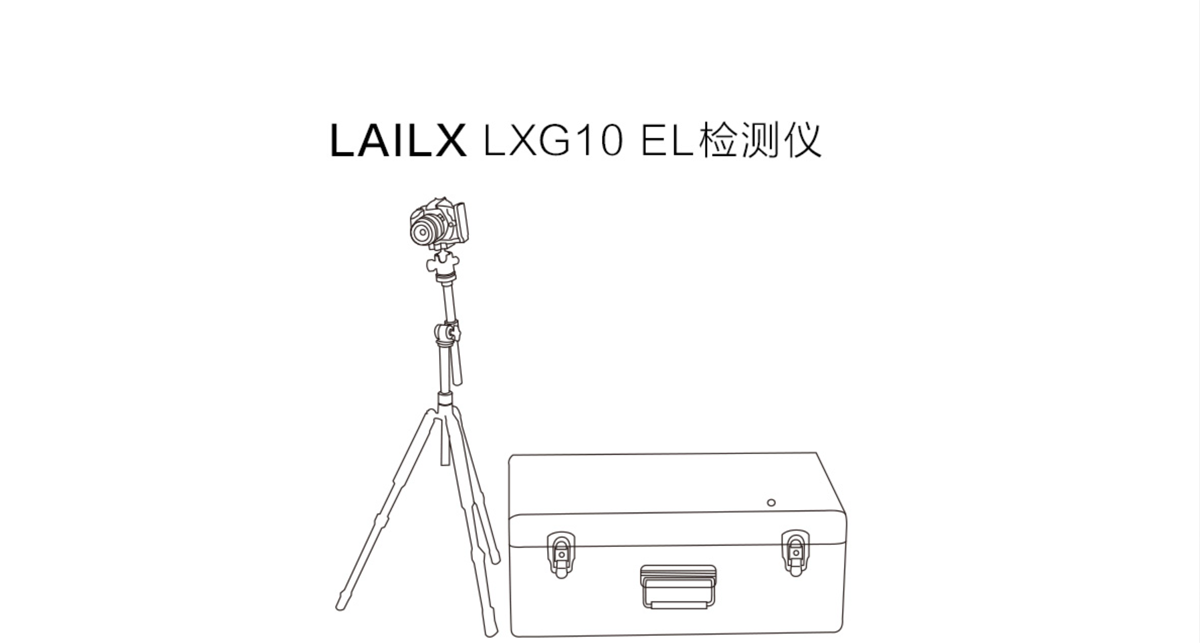

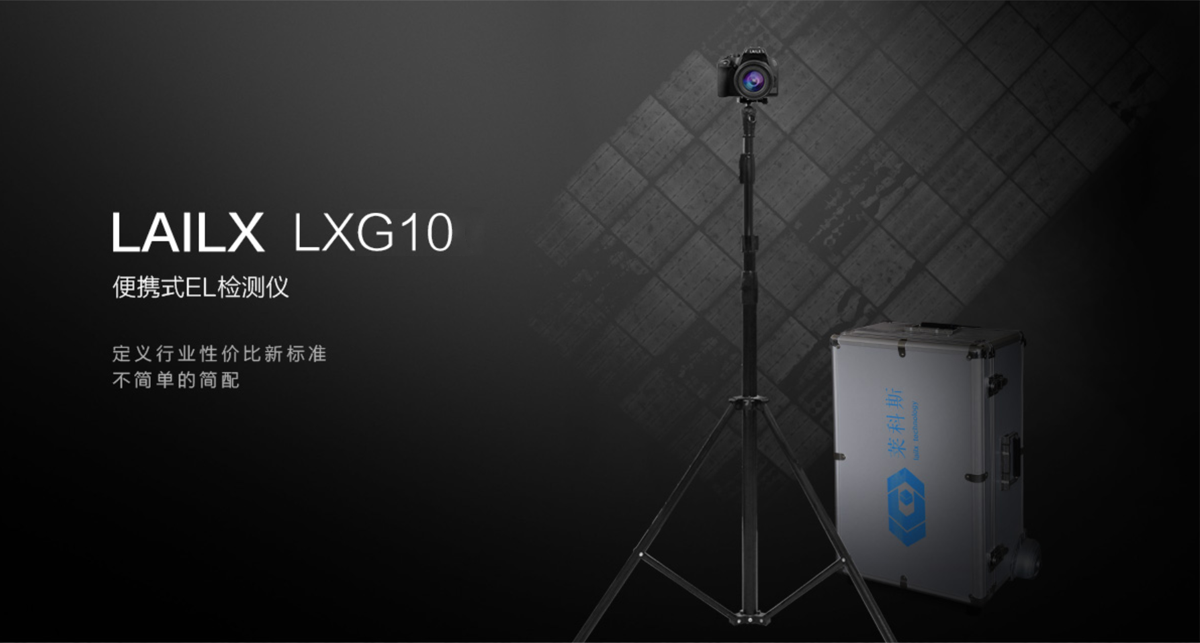

LX-G10 便携式EL测试仪(简配)


电站便携式EL检测仪是莱科斯一款专注于检测光伏电站及移动式组件检测设备,能够准确检测出光伏太阳能板内部质量问题,包括:断栅、隐裂、破片、碎片、虚焊、烧结网纹、黑芯、黑边、混档、低效率片、边缘过刻、PID、衰减、热斑衰减等参数。

电站便携式EL检测仪不仅可以对这些特定的参数进行持续性的测试,同时它还适用于电站建造前后的检测,定期维护及故障诊断,包括检测现场的光伏组件/户外安装后组件/厂家组件的内部质量缺陷等相关参数。



LX-G10与LX-G20属于莱科斯电站便携式EL检测仪体系中的简配配置,两种型号配置可满足对于组件检测有不同需求的客户,具备更高性价比。



G系列便携式EL检测仪产品优势



全自动对焦功能

EL检测仪因其内部技术问题在对焦方面存在很大问题。市场普遍采用定焦(即确定距离)以及软件对焦(通过红外灯打光再通过WMU软件中心点击),以上两种方式会严重检测效率以及检测的全方面清晰度且都是一点对焦会局部清晰其他部分模糊,LAILX便携式EL检测仪采用全方位平面对焦,全屏幕分布40个以上的对焦点均有分布,可在任何光线下(包括无光纯黑)进行快速全自动对焦检测,不受角度距离及光线影响,无需人工干预,检测速度更快速更清晰



软件分析及无线wifi

莱科斯为便携式EL检测仪G系列配套了两套操作系统软件、1:通过wifi无线操作的APP软,2:通过电脑端操作的可进行组件扫码检测分析的PC软件。 功能更全面,性能更强大



高精度的EL专用电源

作为便携式EL检测仪最易损模组,电源模块G系列便携式EL检测仪搭配了专用EL检测电源,精度±1%,其内置多种安全保护措施及性能稳固模组。操作更安全,品质更坚固



易携带操作简单

便携式EL检测仪G系列设备整体重量5kg以内,LAILX系统式优化内部程序,组件检测周期10S以内,同时可进行 自身携带/陆运/航空/水运 等多种方式运输!操作更简单,携带更方便



莱科斯原装

电站便携式EL检测仪G系列设备所以部件均为莱科斯本厂原装研发生产,可对全部部件进行原厂质保,售后问题当天解决,品质保障拒绝拼装、混搭及oem贴牌产品





配置参数



◆型号 LX-G10、LX-G20
◆相机分辨率 1400万像素
◆主机尺寸 主机(长宽高)600 x 520 x250 (mm)
◆传感器尺寸 23.6×15.6mm   CMOS芯片
◆测试时间 0.1~30S 自定义
◆可检测缺陷类型 隐裂、断栅、碎片、破片、烧结、虚焊、过刻、低效率片、混档、衰减、热斑衰减、PID
◆曝光时间 1/250~30S自定义
◆灵敏度 可检测出裂纹宽度小于0.2μm
◆成像精度  >1.0 mm/pixel
◆对焦模式  全自动对焦(无需测距仪、红外灯补光即时取景对焦等人工干预,检测效率提高7~8倍),斜面及暗光均可自动对焦,
◆组件检测数量  可同步高清检测1块组件
◆ 滤光波段  可屏蔽灯光、月光、星光、太阳光(300辐照度以下)对测试的影响
◆ 操作模式  2.4G WIFI 无线远程操作
◆ 电压范围  0~100V,精度±1%(可同时上电两块组件进行检测)
◆ 电流范围  0~10A,精度±1%
◆ 电源EL特性保护  逆电流保护,过载保护,漏电保护,静电保护,过热保护
◆ 支架  碳纤维专用检测三脚架
◆ 电脑  平板电脑
◆ 软件系统   APP软件:无线操作检测及查看图片功能,即时取景功能及下载功能
 PC软件:可进行组件条码录入/修改/查询,检测图片可自动命名组件条码,或以水印形式显示图片上,可对检测图片自动截图(去除不必要的背景),可按照缺陷类型分类保存检测图片,自带数据统计功能,可调节黑白对比度,灰度值以及红外相机内所有参数
◆ 检测对象

  安装前来料组件/电站到货检

  支架上安装完好的组件

  晶硅组件、薄膜组件

◆ 电站环境  沙漠,高原,屋顶,丘陵,山坡,厂房,屋顶,雪地,大棚,农光互补,鱼光互补,风光互补,等各种环境
◆ 设备重量
 5kg
◆ 包装  手提拉杆箱
◆ 外接电  AC220 上下波动±15%
◆ 运输  可进行航空携带
◆ 环境温度  -30℃~50℃
◆ 相对湿度  ≤85%RH
