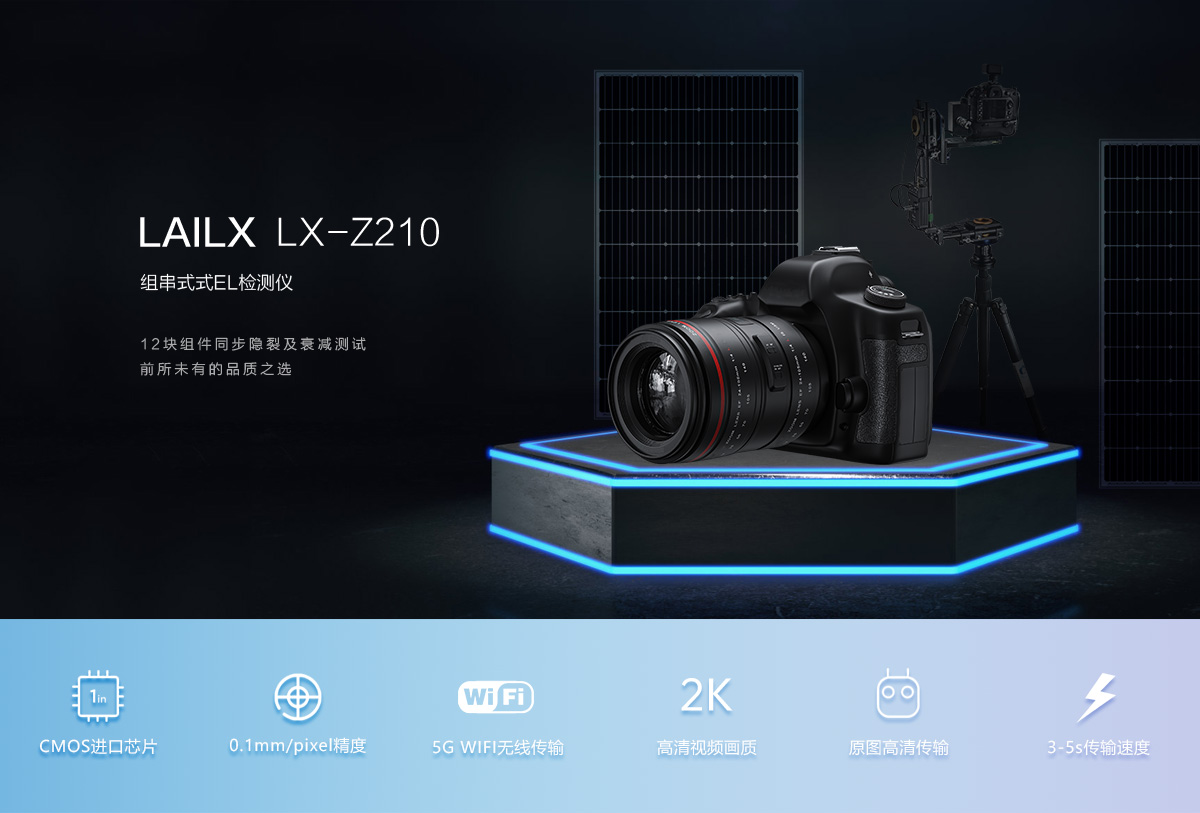

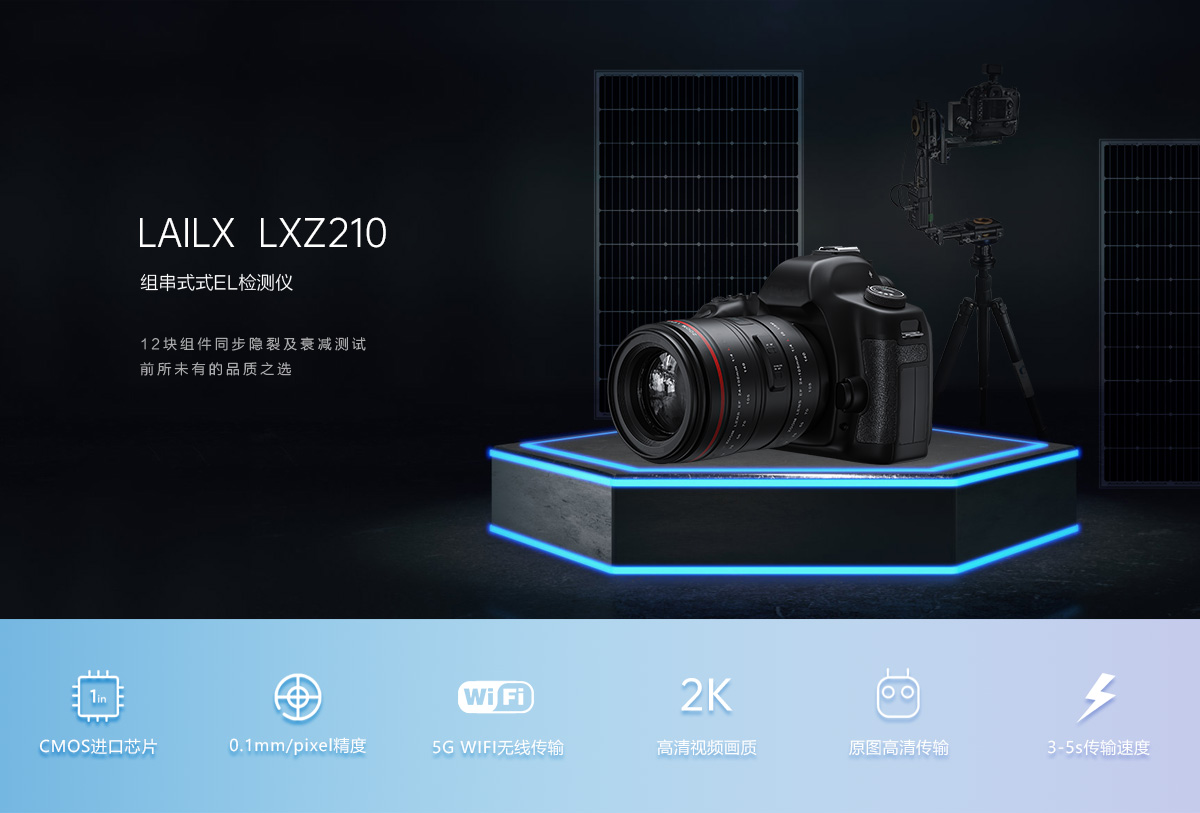

LX-Z210 组串式EL检测仪(简配)

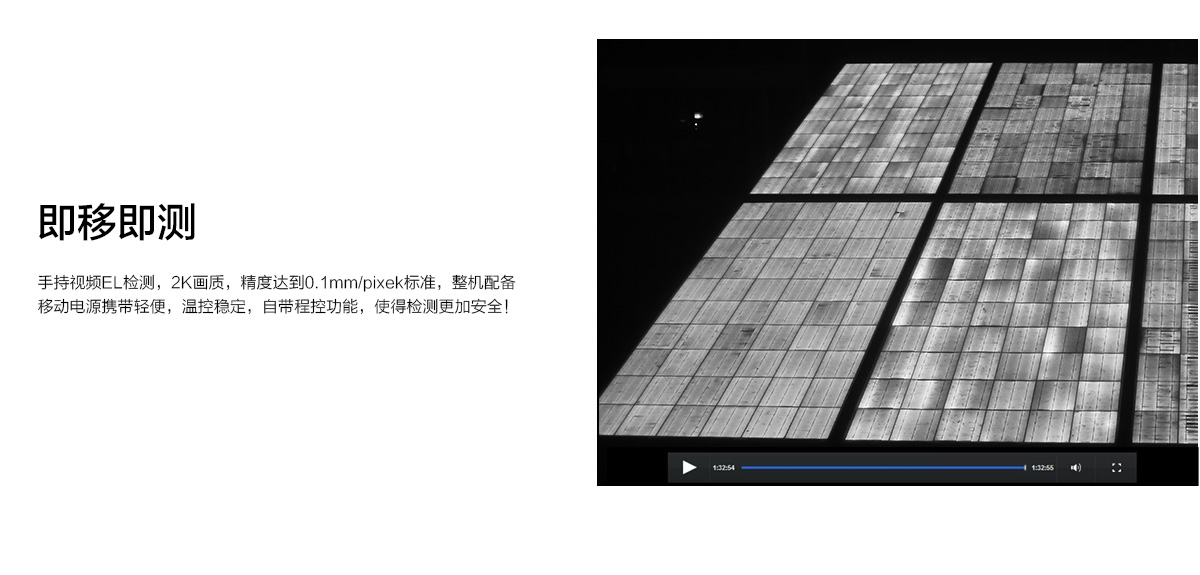

电站便携式隐裂检测仪-EL检测高配 为莱科斯便携式EL系列最高配置,以组串检测为主,配置进口CCD芯片及进口组串式电源,使的光伏电站多组件检测效率与EL成像清晰度更高,即可实现单组件检测,也可实现20块组件同步检测,亦或是手持视频EL检测,2K画质,精度达到0.1mm/pixek标准,整机配备移动电源携带轻便,温控稳定,自带程控功能,使得检测更加安全!



电站便携式隐裂检测的定义不仅仅是对光伏电池片组件的质量亦或是光伏电站发电量的保障,同时也是对于 厂家+物流+施工方+EPC+业主+运维的全方位责任鉴定。检测的标准与依据,效率与性能,将是评判检测设备的重要依据。



电站便携式隐裂检测 Z系列产品所以部件莱科斯自主研发,原装生产,拒绝拼装,质量及售后更有保障!



Z210系列 展示全球光伏检测设备领先水准

LX-Z210不仅官配了标准型的便携式EL检测仪,同时进行了多项拓展性选配功能



•    标准型搭配 D7G系列 高配EL相机,其具备了更高的像素比例,以及全自动对焦能力



D7G系列相机在像素上可实现1~10块组件的同步检测清晰成像,具备了更高的像素能力,同时其具备莱科斯专利性全时自动对焦系统,可进行画面内全方位对焦,无需对焦操作功能,针对EL检测环境,D7G具备了更高的暗光对焦能力,无需红外灯及等外置伪对焦工具。

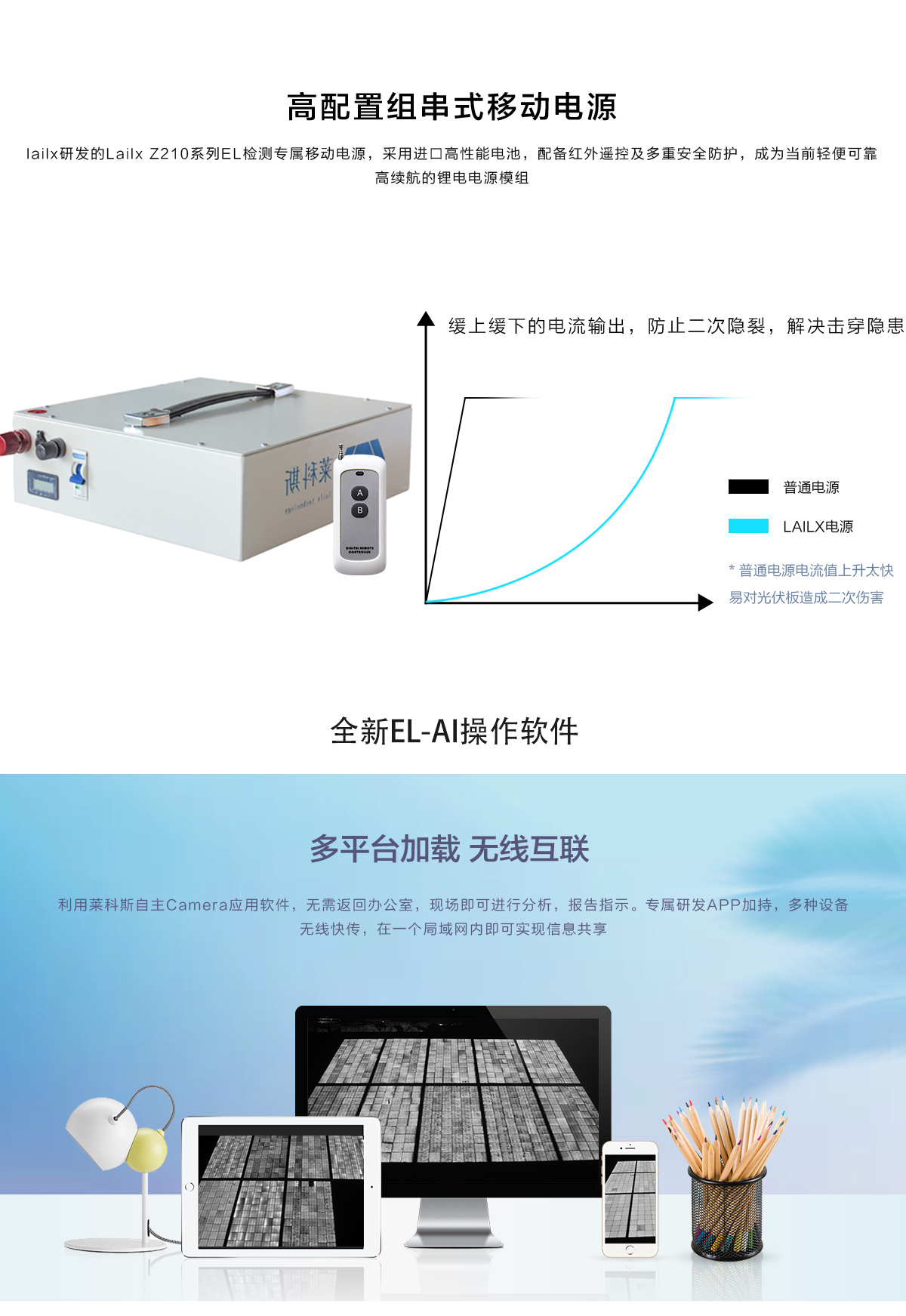

•     更高效轻便的组串式电源模组



Z210便携式EL检测仪的定位即是组串式EL检测,方阵检测能力是其必备功能,莱科斯对其搭配了最优化组串式电源(进口),其具备了更小的体积,更轻便的重量,以及更高的稳定性与参数精度,内部控温系统,程控操作模块,以及多项专利性安保功能,可使其在现场方阵端以及汇流箱处文缝链接操作完成一个组串的同步上电检测。



•    多样性的支架选择

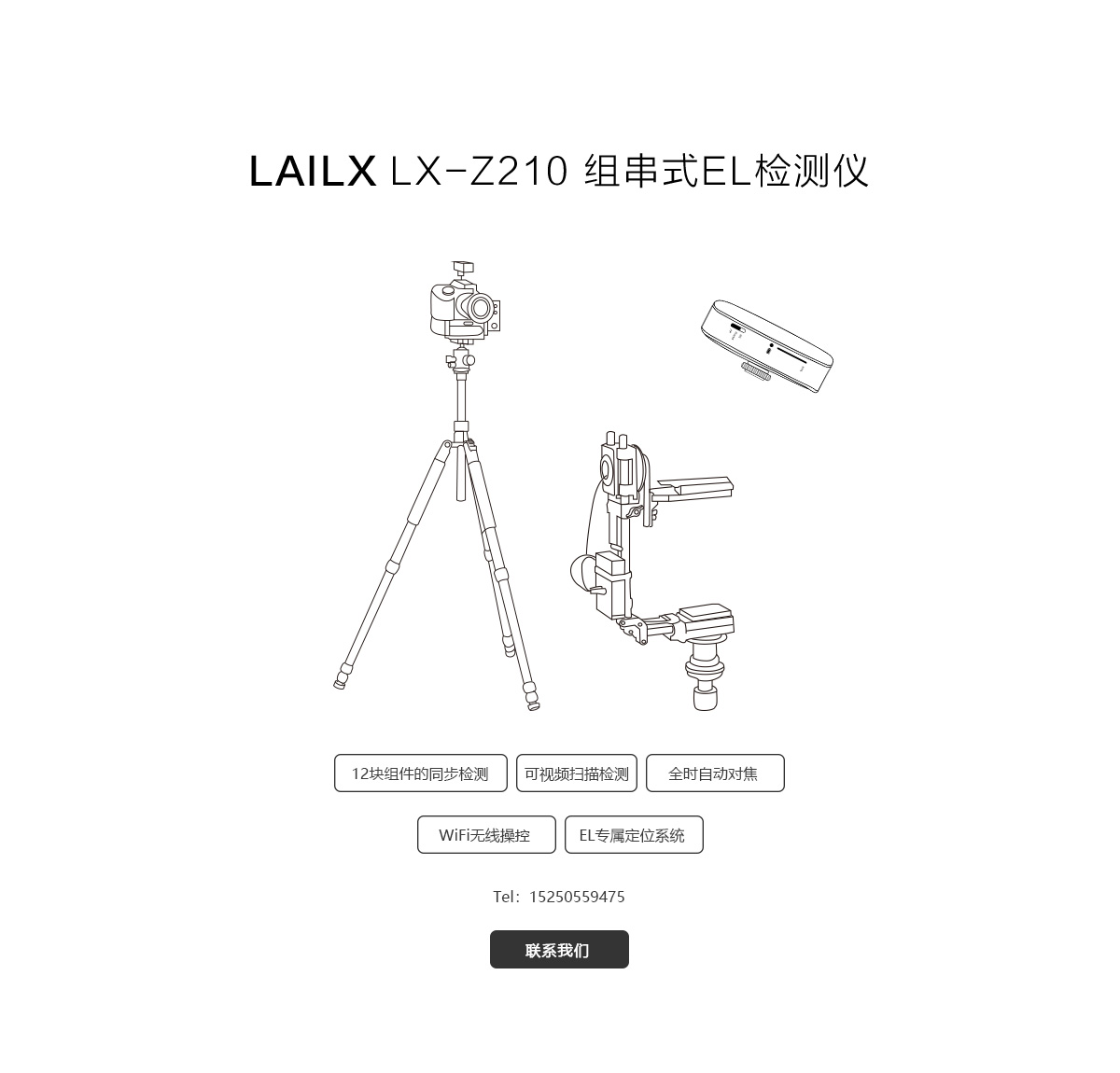

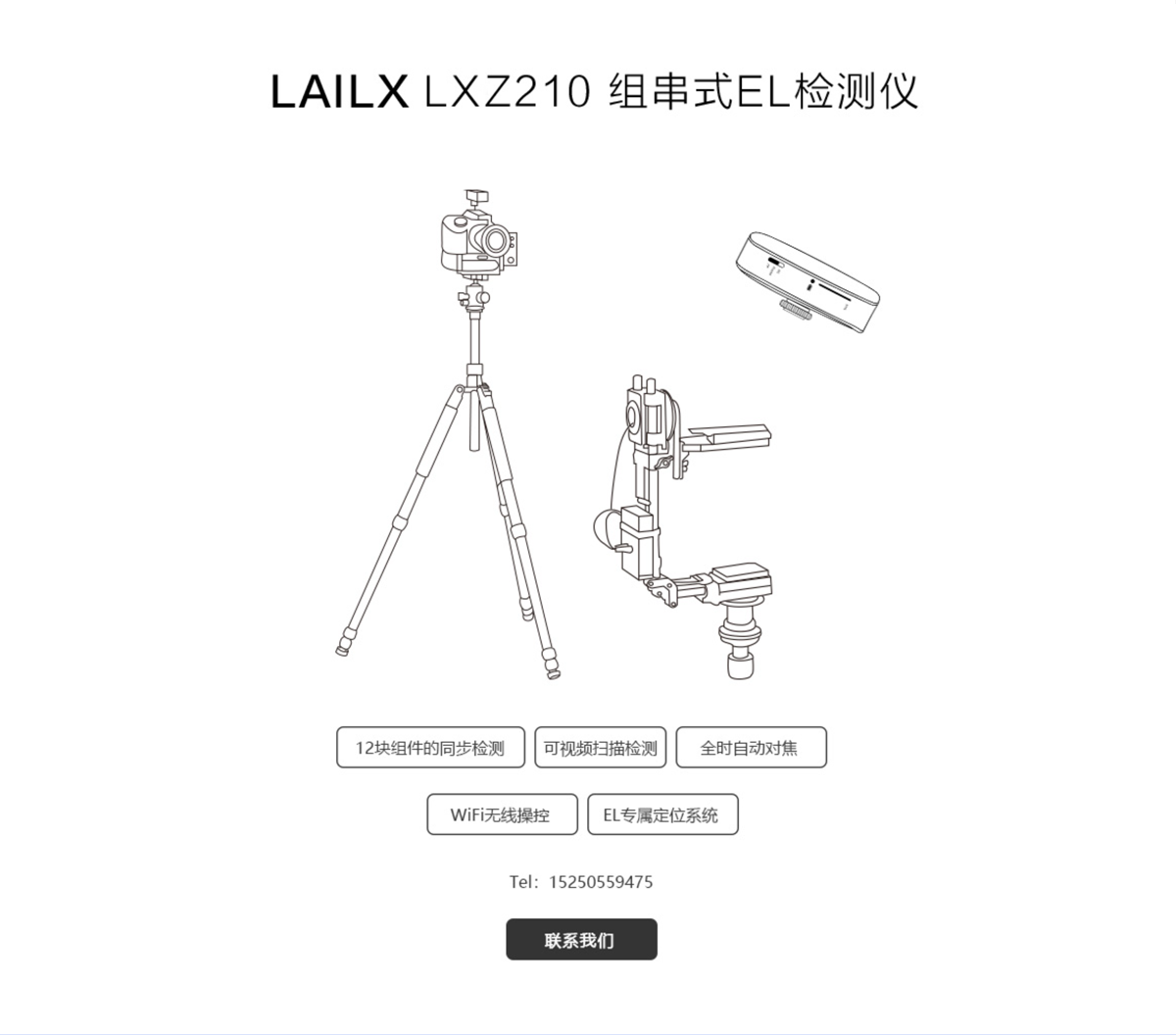

便携式EL检测仪高配系列提供了3套支架系统,以便应对不同的电站使用需求,同时云台系统莱科斯特别搭配有无线云台调节模组,在进行方阵检测以及高空操作时可通过无线操作功能调节相机角度搭配莱科斯全景定位仪来更快的调节相机角度,增加5~10倍的检测效率。



•    莱科斯标准型配置搭配



电站便携式隐裂检测仪Z210除拓展高配功能外其内部本身也同时具备了Z系列最全面的的配置系统:包括相机模组,支架模组,电源模组,暗室模组等,高配系列全套搭配了全球市场领先的最全配置功能部件,全面使用行业最高标准规格打造光伏检测行业旗舰版EL检测仪。



(如上图所示)

多年致力品牌塑造,产品24th售后服务,所有参数均明确标识,产品质量标准一直是莱科斯始终不变的价值观




Z210拓展选配功能第五代EL成像



EL扫描仪,全地形检测设备-------首创





针对渔光互补,农业大棚,山地电站,常规的拍照性EL检测仪已经远远无法达到市场检测需求,操作难,作业危险成为了主要障碍。经过LAILX多年努力,LAILX突破了光伏EL缺陷检测扫描性检测难点。最新研发生产的《EL扫描仪》可实现电池片/电池板/方阵组件的局部与大面积扫描性检测,检测画面实时同步传输,多种操作方式可快速完成大面积的电池板EL内部缺陷检测。



无人机检测,航拍EL+热成像-------首创



大面积的检测以及日常运维性的巡检是光伏电站市场的发展趋向,电池板的质量问题直接影响着发电效率以及成本收益,LX-WDJ10应运而生,WDJ10具备了可切换挂载 EL检测相机/ EL扫描相机/ 红外热成像相机/ 进行针对性的循环检测,WDJ10可对10KM范围内电站及电力系统进行巡检,检测类型包括了 光伏电站方阵组件的 局部或者大面积的组件EL内部隐裂缺陷检测、热斑检测等。



电站便携式隐裂检测仪技术参数:





项目 LX-Z210 LX-Z220
分辨率 4500*6400 5000*6000
芯片 CMOS感光芯片(7代芯片) CCD感光芯片(9代芯片)
对焦方式 平面全自动对焦(无需红外灯补光或软件视频即时取景对焦),达到免对焦性能,即移即测
空间精度 0.1 mm/pixel (拍照检测) 0.1 mm/pixel (拍照检测),2K(视频扫描)
检测组件类型

 晶硅组件、薄膜组件、双玻组件、HIT组件、CIGS组件、高效铟镓砷组件;

 来料组件测试、支架上组件测试

可成像组件数量

可同步检测1~12块组件(高清EL检测)

可同步检测22~30块组件(失配检测)

可同步检测1~12块组件(高清EL检测)

可同步检测22~30块组件(失配检测)

手持扫描检测效率 10块组件15秒

 检测周期  15~30s(上电,移动并定位支架,检测成像,再次移动至下个检测点)
 恒流稳压源

恒流稳压式移动电源

1、直流输出可续航检测200~300块组件

2、内置高性能锂电池,充放寿命>1000次

3、可外接AC220或DC无限上电使用

4、可分体不受航空携带管制

5、重量<9kg


 组串式恒源稳压源(国产)

1、电压 0~1000V,精度±1‰

2、电流 0~10A,精度±1%

3、输入 AC220 / AC380

4、尺寸:深610*宽400*高610(mm)

5、重量:51KG

组串式恒流稳压源(进口)

1、电压 0~1000V,精度±1‰

2、电流 0~10A,精度±1%

3、输入AC220 /AC380 /AC480

4、程控功能及内部稳定控温功能

5、深580*宽440*高160 (mm)

6、重量<25kg

 ☆超低纹波 @20mVrms
 ☆低噪音 @100mVp-p,20Hz~20MHz
 ☆1ms快速负载响应,波动±0.75%
 ☆多台并机,功率可达到150KW
 ☆内部控温40℃以下,持续使用更安全
 ☆全进口部件,便携易携带
 ☆可编程,多种通讯接口选择

(I/O模拟量、 Lan、 RS232、 USB、GPIB)

 支架   碳纤维管
 云台   720°云台
 连接   WIFI 无线操作检测(200米距离传输、抗电磁干扰) / 连线PC扫码操作检测
 软件图传   APP软件原图高清显示无压缩, 可触屏无线放大,可同屏双图片对比显示
 数据保存

 1、 U盘插入USB即可自动copy图片至U盘内

 2、所以检测数据默认保存至存储卡内

 3、可开启自动下载功能,检测图片数据可同步保存至iapd内

 检测定位

  全景仪定位,可快速定位检测位置,从而快速检测出完整的EL成像图(较常规测距定位或红外灯即时取景定位检测效率高出5~8倍);单次充电续航时间>70小时

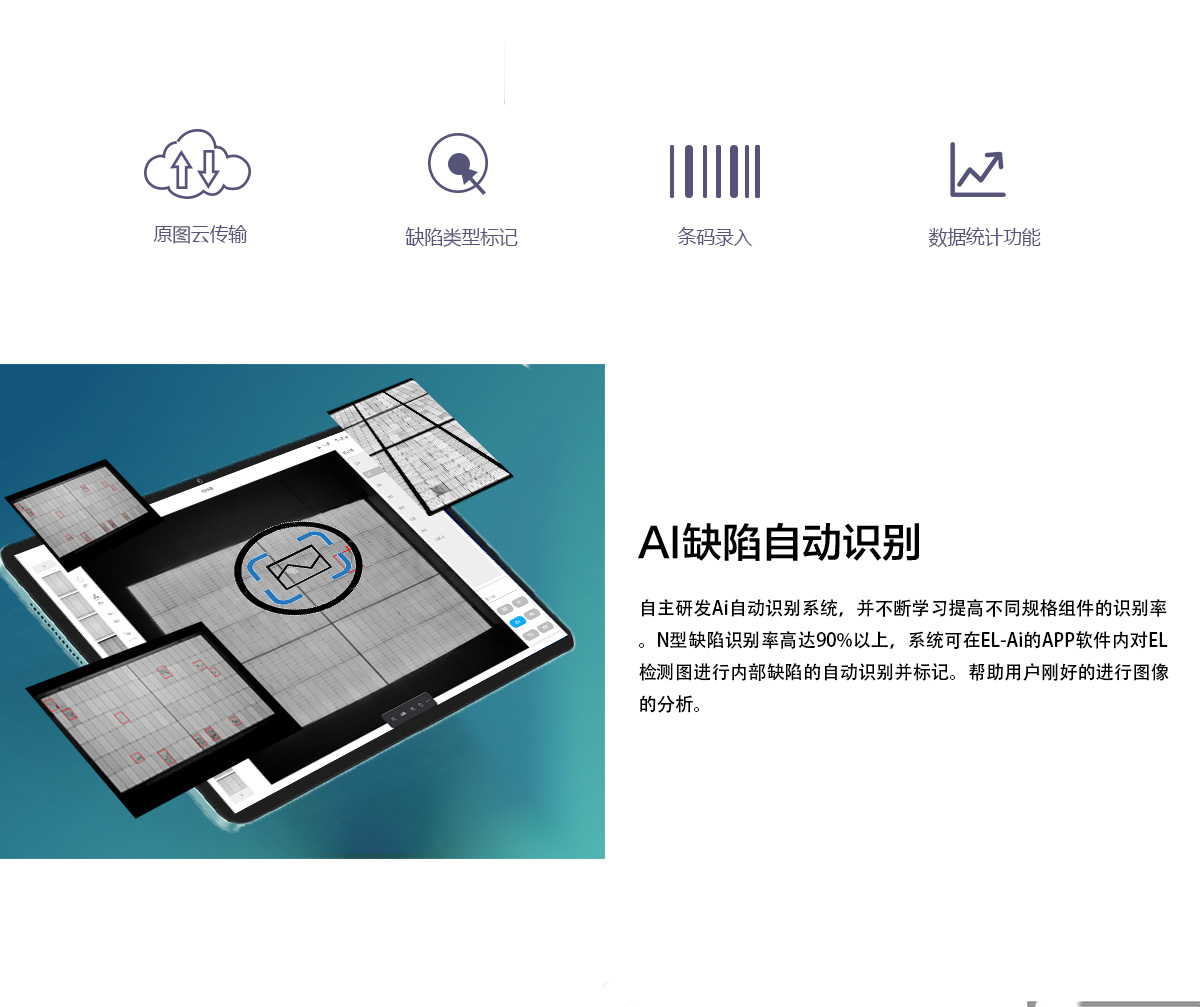

 软件系统    APP软件功能:查看仪器所有检测数据、原图传输高清显示、3~5秒传输速度、缺陷类型标记帅选、可调节红外相机 感光度/曝光时间/白平衡/光圈/等

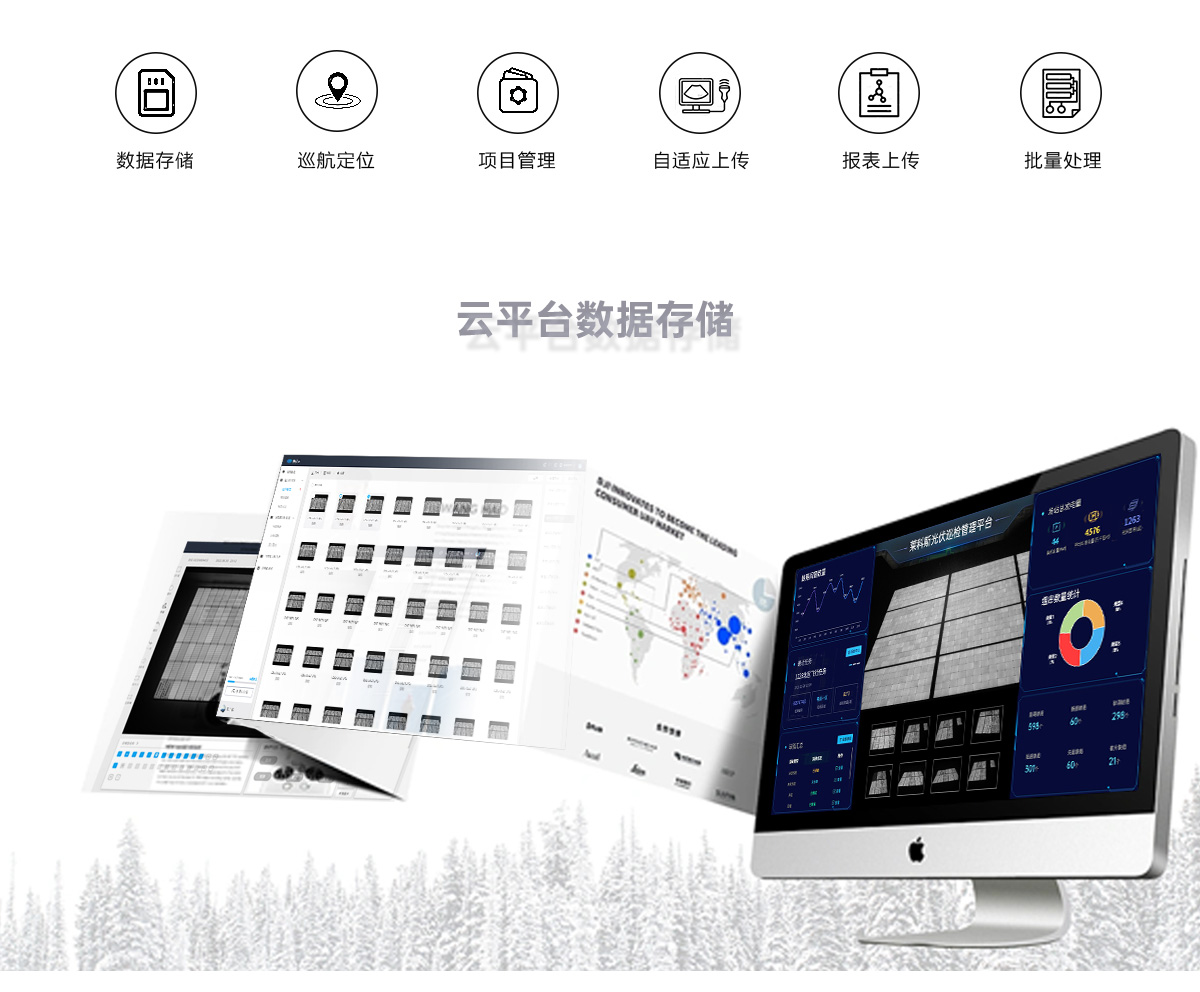

  PC  软件功能:可进行组件条码录入/修改/查询,检测图片可自动命名组件条码,或以水印形式显示图片上,可对检测图片自动截图(去除不必要的背景),可按照缺陷类型分类保存检测图片,自带数据统计功能,可调节黑白对比度,灰度值以及红外相机内所有参数
 光学屏蔽

  屏蔽灯光,月光,星光,及轻微散射太阳光

(可在阴雨天及凌晨傍晚以及300辐照度以下进行直接测试)

 检测环境   沙漠,高原,屋顶,丘陵,山坡,厂房,屋顶,雪地,大棚,农光互补,鱼光互补,风光互补,等各种环境
 环境温度  -15℃~50℃
 相对湿度   ≤85%RH
 其他配置   若干




莱科斯致力于光伏检测设备的研发生产与销售,现有设备包括,EL检测仪,EL测试仪,电站便携式隐裂检测仪,EL检测仪,组件EL检测仪,便携式组件 EL检测仪,电站组件测试仪,功率测试仪,分布式电站检测,无人机检测仪,等相关设备,不断更新与创新科技研发,设备包含有从硅片到电池片,组件,电站的一系列检测设备,我们的专注只为您更好的服务!
