莱科斯太阳能组件测试仪讯息：常规晶体硅太阳电池组件的封装结构，自上而下的顺序分别是钢化玻璃-EVA-晶体硅太阳电池-EVA-背板;封装之前的单焊、串焊工艺将电池片通过涂锡焊带连接;组件层压封装好后，再组装上接线盒、边缘密封胶和边框。因此，造成组件封装损失的可能因素无外乎是太阳电池和组件的封装材料。

光伏组件材料对太阳能电池组件功率的影响

一、玻璃对组件功率的影响

光从组件表面到硅体内首先经过玻璃。普通钢化玻璃的透射率为92%左右，目前市场上已推出具有增透膜的镀膜玻璃，透射率可高达96%。

实验过程：使用相同效率17%的电池，除玻璃不同外其余原材料相同完全。正常生产25块镀膜玻璃和25块非镀膜玻璃组件。

经过相同的芬兰模拟仪进行功率测试。

光伏组件材料对太阳能电池组件功率的影响

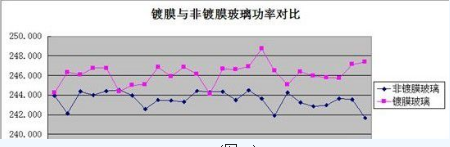

(图一)

从(图一)中可以看出，非镀膜玻璃的平均功率为234.5W,镀膜玻璃的平均功率为246.2W。镀膜玻璃一般可提高组件1.09%的输出功率增益，但其长期稳定性和可靠性需要进一步的研究。在电池和其他辅材不变的情况下，使用透射率高的钢化玻璃，组件的输出功率增大，封装损失减小。

光伏组件材料对太阳能电池组件功率的影响

二、EVA对组件功率的影响

EVA(乙烯-醋酸乙烯聚合酯)用于粘结钢化玻璃、电池和背板，由于它是紫外不稳定的，约占太阳光6%的紫外线长时间的照射可造成EVA胶膜的老化、龟裂、变黄，继而降低其透光率，因此有些厂家的EVA中会添加抗紫外剂，这样就会引起EVA在短波段的透射率的下降。

EVA 的UV 截止主要靠EVA本身的紫外吸收剂吸收紫外光并转换成热能并散发出去。EVA 本身变黄的部分为内部的耦合剂、抗氧化剂、架桥剂等发生质变。但本身的紫外吸收剂的寿命为多少没有详细的数据。

另外，有相关公司提出使用化学性质稳定、耐紫外、透射率高的透明硅胶做为组件的密封胶，可以有效避免密封胶黄化和电池不能接受到短波长光线的问题。

光伏组件材料对太阳能电池组件功率的影响

三、背板对组件功率的影响

背板位于太阳能电池板的背面，对电池片起保护和支撑作用，具有可靠的绝缘性、阻水性、耐老化性。(一般都用TPT、TPE等) 太阳能背材又称TPT材料，由三层结构组成，外层是T薄膜，中间层P薄膜，T与P之间用胶水粘结。其中T表示聚氟乙烯薄膜(PVF)，厚度一般在37um左右，该层是用作太阳能电池封装材料的主要层，其作用就是耐气候、抗UV紫外、耐老化、不感光等;P表示聚酯薄膜，厚度一般为250um，主要的作用及功能是水气阻隔性、电气绝缘性、尺寸稳定性，易加工性及耐撕裂性等。

背板的反光率的大小对组件的输出功率会造成影响，根据组件的设计不同，电池片之间的缝隙会将太阳光反射回玻璃上，通过的玻璃的折射反射到电池片上增加组件的输出功率。

光伏组件材料对太阳能电池组件功率的影响

四、焊带对组件功率的影响

1、目前市场的焊带主要分为含银和无银焊带。其中含银焊带除价格昂贵外有自己的优势：

1)增加焊锡与被焊接金属的冶金结合度。焊接后机械强度、导电性会更好。

2)加银之后，三元合金的熔点比二元合金的熔点还要低一些，其可焊性，流动性有所提高

3)电阻率会有所降低，耐高温的性能提高。

光伏组件材料对太阳能电池组件功率的影响

2、焊带电阻主要由焊带本身的尺寸规格和铜基材的材质决定，表面涂锡层的成分不会明显影响焊带电阻。增加焊带宽度或者厚度，能降低焊带电阻。这种改善无论是对于传统的焊接方式，还是新型的导电银胶或者导电胶带连接等低温连接方式，都能起到同样作用。但宽于正面电极宽度的焊带会遮挡入射光，引起电流损耗。

3、太阳电池被焊带覆盖部分无法吸收太阳光，某些焊带公司推出了反光焊带，焊带的正面镀银并压延出纵向沟槽状结构，这种结构能将入射到焊带上的光线以一定角度反射到组件的玻璃层内表面，在玻璃-空气界面上全反射后投射回电池表面。捕捉到的光能让组件产生额外增加的功率，理论上可以提高组件效率2%左右。

光伏组件材料对太阳能电池组件功率的影响

结论：

降低组件功率的损失是太阳能行业追逐的目标，通过对现使用的组件原材料进行改善，工艺创新，最终减少组件功率的损失。

目前有些公司采用电流分档或功率分档。因为分档的间距的不同会对比材料改进增加的组件功率与增加的成本。在两者之间进行最终成本的对比、分析。在一定范围功率内有没有必要再进行功率的提升，这也是组件生产商要考虑的问题。

莱科斯致力于光伏检测设备的研发生产与销售，现有设备包括，EL检测仪，EL测试仪，电池片EL检测仪，电池片EL分选机，组件EL检测仪，便携式组件 EL检测仪，电站组件测试仪，功率测试仪，组件外观检测仪，分布式电站检测，无人机检测仪，等相关设备，不断更新与创新科技研发，设备包含有从硅片到电池片，组件，电站的一系列检测设备，我们的专注只为您更好的服务！

本网站内容中的所有文字、图片和音视频资料等，版权均属本网站所有，任何媒体、网站或个人不得私自转载，违者本网站将依法追究责任。
