莱科斯红外热像仪讯息：质量保证流程对于太阳能电池板极具重要。电池板的正常运行是高效发电、长期使用寿命和高投资回报率的必要条件。为了确保正常运行，在生产过程中和电池板安装后，都需要一种快速、简易又可靠的太阳能电池板性能检查方法。

红外热像仪：快速可靠的太阳能电池板检查工具

使用热像仪进行太阳能电池板检查有着若干优势。异常现象能够清楚地显示在清晰的热图像上，并且与其他大部分方法不同的是，热像仪能够用于对已经安装好的太阳能电池板在运行期间进行检查。最后，热像仪还可在短时间内检查大片区域。

在研发领域，热像仪已经是用于太阳能电池和电池板检查的成熟工具。对于这些复杂的测量，配备制冷式探测器的高性能热像仪通常用于受控实验室条件下。

但热像仪的太阳能电池板检查用途并不仅限于研究领域。非制冷式热像仪目前正越来越多地应用于太阳能电池板安装前的质量管理，以及安装后的常规预测性维护检查。这些价格实惠的热像仪采用便携式设计，且重量轻盈，因此可实现野外灵活应用。

红外热像仪：快速可靠的太阳能电池板检查工具

使用热像仪可以探测到潜在问题区域，并在问题或故障真正出现前予以修复。

但并非每一种热像仪都适合太阳能电池检查，需要遵循一些规则和指导方针，以便实施有效检查，确保得出正确的结论。本文案例是以晶体硅太阳能电池的光伏模块为基础；但这些规则和指导方针以及热成像的基本概念也适用于薄膜模块的热成像检查。

红外热像仪：快速可靠的太阳能电池板检查工具

热像仪检查太阳能电池板规程

在研制和生产阶段，太阳能电池是靠通电或使用闪光灯来激活。这确保了充分的热对比度，用于精确热成像测量。但这种方法不能用于实地检查太阳能电池板，因此操作员必须确保有足够的太阳能。

实用功能

热像仪的另一个实用功能是为热图像添加GPS数据标记。这可以帮助在大片区域，如太阳能电厂中轻松定位有问题的模块，并将热图像与设备进行关联。

热像仪应该配备内置数码相机镜头，以便将相关可见光图像（数码照片）与相应的热图像一起保存。所谓的叠加模式可将热图像与可见光图像相互叠加，也颇为实用。声音和文本注释可连同热图像一起保存在热像仪中，有利于报告编写。

红外热像仪：快速可靠的太阳能电池板检查工具

热像仪放置：考虑热反射和辐射系数

虽然玻璃在8–14μm波段的辐射系数为0.85–0.90，但玻璃表面的测温并不容易。玻璃热反射如同镜面反射，这意味着不同温度的周边物体在热图像上能够清晰呈现。在最糟糕的情形中，这会导致成像失实（假“热点”）和测量误差。

为了避免热像仪和操作员的玻璃热反射，热像仪不应垂直对准被检查的模块。但辐射系数在热像仪垂直时达到最大，并随着热像仪角度的增加而减小。5–60°的视场角是一个较好的平衡点（0°为垂直）。

红外热像仪：快速可靠的太阳能电池板检查工具

远距离检查

测量期间并非总能轻易获得合适的视场角。在多数情况下，使用三脚架能够解决问题。在较为不利的条件下，可能需要使用移动作业平台或者甚至乘坐直升机飞到太阳能电池上方。在这种情况下，距离目标较远可能是一个优势，因为可以一次性检查一大片区域。为了保证热图像的质量，用于远距离检查的热像仪至少应具备320×240像素、最好是640×480像素的图像分辨率。

热像仪还应配备有互换镜头，以便操作员能够更换长焦镜头，进行远距离检查，比如从直升机上。但是建议长焦镜头仅用于图像分辨率高的热像仪。使用长焦镜头进行远距离测量的低分辨率热像仪无法探测到指示太阳能电池板故障的细微热量细节。

红外热像仪：快速可靠的太阳能电池板检查工具

从不同视角进行检查

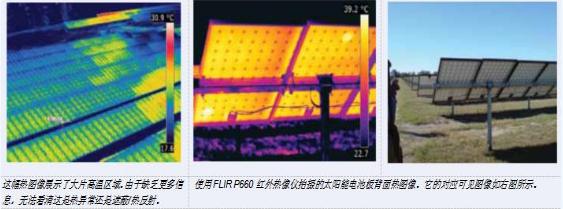

在多数情况下，已安装的光伏组件也可用热像仪从组件后方进行检查。这种方式可以将太阳和云朵的干扰性热反射减至最小。此外，从组件后部获得的温度可能比较高，因为是直接测量电池，而不是透过玻璃表面进行测量。

周围环境和测量条件

应选择晴朗天气进行热像检查，因为云朵会降低太阳辐照度，并产生热反射干扰。但只要所用的热像仪足够灵敏，即便是在阴天也可以获得有用的图像。安静的环境也比较有利，因为太阳能电池板表面的任何气流都会造成传递性冷却，从而降低热梯度。空气温度越低，潜在热对比度就越高。建议在清晨进行热像检查。

另一种提高热对比度的方法是断开电池负载，以断开电流，使热量仅仅依靠太阳辐照度产生。然后接上负载，在电池的发热阶段进行检查。

但在正常情况下，系统检查应在标准运行条件下，即负载状态下进行。取决于电池和问题或故障的类型，在无负载或短路条件下的测量结果可提供额外的信息。

红外热像仪：快速可靠的太阳能电池板检查工具

测量误差

产生测量误差的主要原因是热像仪放置不当和周围环境与测量条件欠佳。典型的测量误差原因有：

视场角过窄

太阳辐照度随着时间推移而改变（例如由于云层变化所致）

热反射（如太阳、云朵、周围更高的建筑、测量装备等）

局部遮蔽（如周围建筑或其他构筑物的遮蔽）

热图像提供的信息

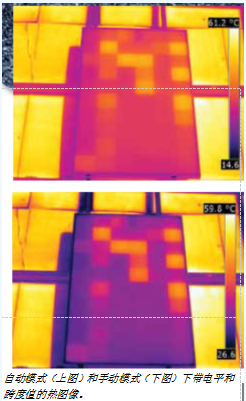

如果太阳能电池板的某些部位温度高于其他部位，温暖区域会清晰显现在热图像上。取决于形状和位置，这些热点和热区域能够指示出不同的故障。如果整个组件的温度都高于往常，这可能表明存在互连问题。如果单个电池或电池组显示为一个热点或温度较高的“拼接图案”，通常是旁路二极管故障、内部短路或电池错配所致。

遮蔽和电池裂缝在热图像上显示为热点或多边形斑块。电池或电池局部温度升高表明电池发生故障或存在遮蔽。应比较负载、无负载和短路条件下获得的热图像。将从模块正面和背面拍摄的热图像进行比较，也可以得到有价值的信息。

当然，为了准确识别故障，出现异常的模块还应进行电学测试和目视检查。

红外热像仪：快速可靠的太阳能电池板检查工具

结论

光伏系统热像检查可迅速定位电池和模块的潜在缺陷，并迅速探测出电气互连问题。检查是在正常运行条件下进行，不需要关闭系统。

为了获得信息量较大的准确热图像，必须遵循某些条件和测量程序：

应使用合适的热像仪和配件；

需要充足的太阳辐照度（至少500W/m2，最好是700W/m2以上）；

视场角应在安全范围（5°至60°之间）

红外热像仪：快速可靠的太阳能电池板检查工具

避免遮蔽和热反射

热像仪主要用于查找故障。对检测到的异常现象进行分类和评估需要对太阳能技术、被检查系统和附加的电气测量值有透彻的了解。适当的文件材料当然也必不可少，并应包含所有检查条件、附加测量值和其他相关信息。

使用热像仪进行检测（先是用于安装期间的质量控制，紧接着是常规检查）可促进全面、简单地监控系统状态。这将有助于保持太阳能电池板的功能及延长其使用寿命。因此，使用热像仪检测太阳能电池板将显著提升运营公司的投资回报率。

---
